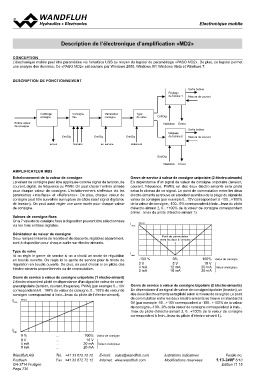

Description de l’électronique d’amplification «MD2»

CONCEPTION
L’électronique mobile peut être paramétrée via l’interface USB au moyen du logiciel de paramétrage «PASO MD2». De plus, ce logiciel permet
une analyse des données. Ce «PASO MD2» est soutenu par Windows 2000, Windows XP, Windows Vista et Windows 7.

DESCRIPTION DE FONCTIONNEMENT

Réglage Sortie bobine
de bobine 1 Mesure de courant

Calibrage Consigne Générateur Type EntrDig
consigne fixe consigne de valve

Entrée valeur Validation Erreur
de consigne

EntrDig EntrDig EntrDig Réglage Sortie bobine
En service Bobine B de bobine 2 Mesure de courant

Erreur Numéro

EntrDig

Validation Erreur

AMPLIFICATEUR MD2 Genre de service à valeur de consigne unipolaire (2 électro-aimants)
En dépendance d’un signal de valeur de consigne unipolaire (tension,
Echelonnement de la valeur de consigne courant, fréquence, PWM), un des deux électro-aimants sera piloté
La valeur de consigne peut être appliquée comme signal de tension, de selon le niveau de ce signal. Le point de commutation entre les deux
courant, digital, de fréquence ou PWM. On peut choisir l’entrée utilisée électro-aimants se trouve en standard au milieu de la plage du signal de
pour chaque valeur de consigne. L’échelonnement s’effectue via les valeur de consigne (par exemple 0...10V correspondent à -100...+100%
paramètres «Interface» et «Référence». De plus, chaque valeur de de la valeur de consigne, -100...0% correspondent à Imin...Imax du pilote
consigne peut être surveillée sur rupture de câble (sauf signal digital ou d’électro-aimant 2, 0...+100% de la valeur de consigne correspondent
de tension). On peut aussi régler une zone morte pour chaque valeur à Imin...Imax du pilote d’électro-aimant 1).
de consigne.
Imax K0932_f.ai
Valeurs de consigne fixes
On a 7 valeurs de consigne fixes à disposition pouvant être sélectionnées
via les trois entrées digitales.

Générateur de valeur de consigne Point de commutation
Deux rampes linéaires de montée et de descente, réglables séparément, entre les deux é.-aimants

sont à disposition pour chaque sortie sur électro-aimants. ↓

Type de valve Imin 0% 100% Valeur de consigne
Ici on règle le genre de service si on a choisi un mode de régulation -100 % 5V 10 V Valeur analogique
en boucle ouverte. On règle ici le genre de service pour le mode de 0V 12 mA
régulation en boucle ouverte. De plus, on peut choisir si on pilote des 4 mA 10 mA 20 mA
électro-aimants proportionnels ou de commutation. 0 mA 20 mA

Genre de service à valeur de consigne unipolaire (1 électro-aimant) Genre de service à valeur de consigne bipolaire (2 électro-aimants)
L’électro-aimant est piloté en dépendance d’un signal de valeur de consi- En dépendance d’un signal de valeur de consigne bipolaire (tension), un
gne unipolaire (tension, courant, fréquence, PWM) (par exemple 0...10V des deux électro-aimants sera piloté selon le niveau de ce signal. Le point
correspondent à 0...100% de valeur de consigne, 0...100% de valeur de de commutation entre les deux électro-aimants se trouve en standard à
consigne correspondent à Imin...Imax du pilote de l’électro-aimant). 0V (par exemple -10...+10V correspondent à -100.. +100% de la valeur
de consigne, -100...0% de la valeur de consigne correspondent à Imin...
Imax K0930_f.ai Imax du pilote d’électro-aimant 2, 0...+100% de la valeur de consigne
correspondent à Imin...Imax du pilote d’électro-aimant 1).

Imin ... 100% Valeur de consigne
0% ... 10 V
0V ... 20 mA Valeur analogique
4 mA ... 20 mA
0 mA
