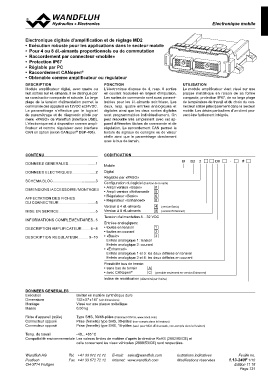

Page 731 - Softbound_Edition_19_fr

148 52,2 0
6
12,45 10,2

E1le41c,3t5rEolenciqtruoenmiqoubeilme oMbDil2e

153,2

Electronique digitale d’amplification et de réglage MD2

• Exécution robuste pour les applications dans le secteur mobile

• Pour 4 ou 8 él.-aimants proportionnels ou de commutation

• Raccordement par connecteur «mobile»

• Protection IP67 1
• Réglable par PC

• Raccordement CANopen®

• Obtenable comme amplificateur ou régulateur

DESCRIPTION FONCTION UTILISATION
Module amplificateur digital, avec quatre ou L’électronique dispose de 4, resp. 8 sorties Le module amplificateur vient vissé sur une
huit sorties sur él.-aimants. Il se distingue par en courant modulées en largeur d’impulsion. plaque métallique en raison de sa forme
sa construction compacte et robuste. La large Les sorties de commande sont aussi paramé- compacte, protection IP67, de sa large plage
plage de la tension d’alimentation permet la trables pour les él.-aimants noir / blanc. Les de température de travail et du choix du con-
commande des appareils en 12VDC et 24VDC. deux, resp. quatre entrées analogiques et necteur utilisé principalement dans le secteur
Le paramétrage s’effectue par le logiciel digitales ainsi que les deux sorties digitales mobile. Les désirs particuliers d’un client peu-
de paramétrage et de diagnostic piloté par sont programmables individuellement. On vent être facilement intégrés.
menu «PASO» de Wandfluh (interface USB). peut résoudre très simplement avec cet ap-
L’électronique est à disposition comme ampli- pareil différentes tâches de commande et de
ficateur et comme régulateur avec interface régulation. Le raccordement CAN permet la
CAN en option (selon CANopen® DSP-408). lecture de signaux de consigne ou de valeur
réelle ainsi que le paramétrage directement
avec le bus de terrain.

CONTENU CODIFICATION
DONNEES GENERALES...........................1
DONNEES ELECTRIQUES .......................2 M D2 3 D8 - #
SCHEMA BLOC ..........................................3
DIMENSIONS /ACCESSOIRE / MONTAGE4 Mobile
AFFECTATION DES FICHES
DU CONNECTEUR ....................................5 Digital
MISE EN SERVICE ....................................5
INFORMATIONS COMPLEMENTAIRES ..5 Réglable par «PASO»
DESCRIPTION AMPLIFICATEUR ........6 – 8
DESCRIPTION REGULATEUR .......... 9 –10 Configuration du logiciel (fonction de la carte)

• Ampli version «Basic» 0

• Ampli version «Enhanced» 5

• Régulateur «Basic» 6

• Régulateur «Enhanced» 8

Version à 4 él.-aimants 4 (version Basic)
Version à 8 él.-aimants 8 (version Enhanced)

Tension d'alimentation 8 ... 32 VDC

Entrées analogiques:

• toutes en tension 1

• toutes en courant 2

• «Basic» 3

Entrée analogique 1: tension

Entrée analogique 2: courant

• «Enhanced»

Entrée analogique 1 et 3: les deux définies en tension

Entrée analogique 2 et 4: les deux définies en courant

Possibilité bus de terrain:

• sans bus de terrain A

• avec CANopen® C (possible seulement en version Enhanced)

Indice de modification (déterminé par l'usine)

DONNEES GENERALES Boîtier en matière synthétique dure
Exécution 153 x 57 x 147 (voir dimensions)
Dimensions Vissé sur une plaque métallique
Montage 0,50 kg
Masse

Fiche d’appareil (mâle) Type SHS, 30/48-pôles (Fabricant CINCH, www.cinch.com)
Connecteur opposé Prise (femelle) type SHS, 30-pôles (non-compris dans la livraison)
Connecteur opposé Prise (femelle) type SHS, 18-pôles (seul. pour MD2 «Enhanced», non-compris dans la livraison)

Temp. de travail -40…+85 °C

Compatibilité environnementale Les valeurs limites de matière d’après la directive RoHS (2002/95/CE) et

celle concernant les vieux véhicules (2000/53/CE) sont respectées.

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com lustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 1.13-240F 1/10
CH-3714 Frutigen
Edition 11 15
