Module Ddeigriétaglucloatniotrnoldleigr imtaol dSuDl7e

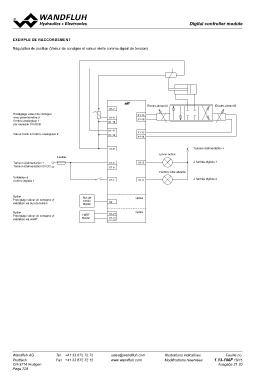

EXEMPLE DE RACCORDEMENT
Régulation de position (Valeur de consigne et valeur réelle comme signal de tension)

Électro-aimant A Électro-aimant B

Préréglage valeur de consigne X1-7 X1-15
avec potentiomètre à X1-9 X1-16
l'entrée analogique 1 X1-10
par exemple 10 kOhm X1-11 X1-13
X1-12 X1-14
Valeur réelle à l'entrée analogique 2
X1-8 X1-3
Fusible X1-4 Erreur active Tension d'alimentation +
X1-5 à l'entrée digitale 1
Tension d'alimentation + X1-6
Tension d'alimentation 0V DC
X1-1
Fenêtre cible atteinte
X4
Validation à à l'entrée digitale 2
l'entrée digitale 1 X1-21
X1-22
Option Bus de Option
Préréglage valeur de consigne et terrain Option
validation via bus de terrain Master

Option HART
Préréglage valeur de consigne et Master
validation via HART
