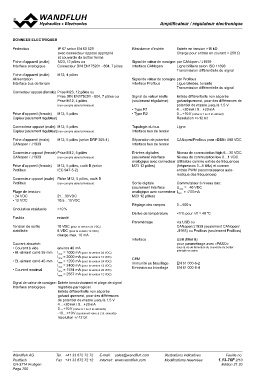

Amplificateur / régulateur électronique

DONNEES ELECTRIQUES

Protection                IP 67 selon EN 60 529                                    Résistance d’entrée       Entrée en tension >18 kΩ
                          avec connecteur opposé approprié                                                   Charge pour entrée en courant = 250 Ω
Fiche d’appareil (mâle)   et couvercle du boîtier fermé
Interface analogique      M23, 12 pôles ou                                         Signal de valeur de consigne par CANopen / J1939
                          Connecteur DIN EN175201 - 804, 7 pôles
                                                                                   Interface CANopen         Ligne bifilaire selon ISO 11898

                                                                                                             Transmission différentielle du signal

Fiche d’appareil (mâle)   M12, 4 pôles
Alimentation
Interface bus de terrain                                                           Signal de valeur de consigne par Profibus

                                                                                   Interface Profibus        Ligue blindée, torsadé

                                                                                                             Transmission différentielle du signal

Connecteur opposé (female) Prise M23, 12 pôles ou                                  Signal de valeur réelle   Entrée différentielle non séparée
                                     Prise DIN EN175201 - 804, 7 pôles ou          (seulement régulateur)    galvaniquement, pour des différences de
                                     Prise M12, 4 pôles                                                      potentiel de masse jusqu’à 1,5 V
                                                                                   • Type R1                 4…+20 mA / 0…+20 mA
                                                  (non-compris dans la livraison)  • Type R2                 0…+10 V (valve à 1 ou 2 él.-aimant)
                                                                                                             Resolution +/-12 bit
Prise d’appareil (female) M12, 5 pôles
Capteur (seulement régulateur)

Connecteur opposé (male) M12, 5 pôles                                              Topologie du bus          Ligne
Capteur (seulement régulateur)(non-compris dans la livraison)                      Interface bus de terrain

Fiche d’appareil (male)   M12, 5 pôles (selon DRP 303-1)                           Séparation de potentiel   CANopen/Profibus pour «DSV» 500 VDC
CANopen / J1939                                                                    Interface bus de terrain

Connecteur opposé (female) Prise M12, 5 pôles                                      Entrées digitales         Niveau de commutation high 6…30 VDC

CANopen / J1939           (non-compris dans la livraison)                          (seulement interface      Niveau de commutation low 0…1 VDC

                                                                                   analogique avec connecteur Utilisable comme entrée de fréquences

Prise d’appareil (female) M12, 5 pôles, codé B (selon                              M23 12 pôles)             (fréquences 0...5 kHz) et comme

Profibus                  IEC 947-5-2)                                                                       entrée PWM (reconnaissance auto-

                                                                                                             matique des fréquences)

Connecteur opposé (male) Fiche M12, 5 pôles, codé B

Profibus                  (non-compris dans la livraison)                          Sortie digitale           Commutateur à niveau bas:

                                                                                   (seulement interface      Umax = 40 VDC

Plage de tension:                                                                  analogique avec connecteur Imax = -700 mA
• 24 VDC
• 12 VDC                  21…30 VDC                                                M23 12 pôles)
                          10,5…15 VDC

                                                                                   Réglage des rampes        0…500 s

Ondulation résiduelle     <10 %

                                                                                   Dérive de température <1 % pour ∆T = 40 °C

Fusible                   retardé

                                                                                   Paramétrage               via USB ou
                                                                                                             CANopen/J1939 (seulement CANopen/
Tension de sortie         10 VDC (pour la version 24 VDC)                                                    J1993) ou Profibus (seulement Profibus)
stabilisée                8 VDC (pour la version 12 VDC)
                          charge max. 10 mA

                                                                                   Interface                 USB (Mini B)

Courant absorbé:          environ 40 mA                                                                      pour paramétrage avec «PASO»
• Courant à vide
• El.-aimant carré 35 mm  Imax = 1000 mA (pour la version 24 VDC)                                            sous la vis de fermeture du couvercle du boîtier
                          Imax = 2000 mA (pour la version 12 VDC)
• El.-aimant carré 45 mm  Imax = 1200 mA (pour la version 24 VDC)                                            préréglé en usine
                          Imax = 2400 mA (pour la version 12 VDC)
• Courant maximal         Imax = 1534 mA (pour la version 24 VDC)                  CEM                       EN 61 000-6-2
                          Imax = 2557 mA (pour la version 12 VDC)                  Immunité au brouillage    EN 61 000-6-4
                                                                                   Emission au brouillage

Signal de valeur de consigne: Entrée tension/courant et plage de signal

Interface analogique      réglables par logiciel.

                          Entrée différentielle non séparée

                          galvani quement, pour des différences

                          de potentiel de masse jusqu’à 1,5 V

                          4…+20 mA / 0…+20 mA

                          0…+10 V (valve à 1 ou 2 él.-aimants)

                          -10…+10 V (seulement valve à 2 él.-aimants)

                          résolution +/-12 bit
