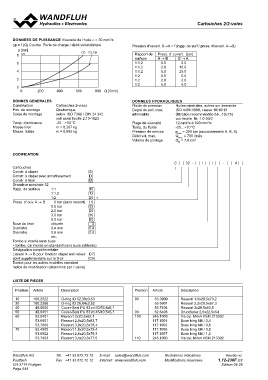

P. 644
Cartouches 2/2-voies
DONNEES DE PUISSANCE Viscosité de l'huile υ = 30 mm2/s
∆p = f (Q) Courbe Perte de charge / débit volumétrique Pression d'ouvert. B→A = f (rapp. de surf./ press. d'ouvert. A→B)
p [bar] CD CS,CM Rapport de Press. d' ouvert. [bar]
8 K0259 surface
1:1,2 A→B B→A
1:1,2
6 1:1,2 0.5 2.5
1:2
1:2 2.0 10.0
1:2
4 5.0 25.0
2 0.5 0.5
2.0 2.0
0 5.0 5.0
0 200 400 600 800 Q [l/min]
DONNES GENERALES DONNEES HYDRAULIQUES
Construction
Pos. de montage Cartouches 2-voies Fluide de pression Huiles minérales, autres sur demande
Cotes de montage Quelconque
selon ISO 7368 / DIN 24 342 Degré de poll. max. ISO 4406:1999, classe 18/16/13
Temp. d'ambiance voir aussi feuille 2.13-1023
Masse tiroir -20…+50 °C admissible (filtration recommandée ß6...10≥75)
Masse totale m = 0,267 kg
m = 0,895 kg voir feuille Nr. 1.0-50/2
Plage de viscosité 12 mm2/s à 320 mm2/s
Temp. du fluide -20…+70 °C
Pression de service pmax = 350 bar (raccordements A, B, X)
Débit vol. max. Qmax = 700 l/min
Volume de pilotage Qst = 7,8 cm3
CODIFICATION
C 32 - / / - #
Cartouches
Constr. à clapet S
Constr. à clapet avec amortissement D
Constr. à tiroir M
Grandeur nominale 32
Rapp. de surface 1:1 10
1:1,2 12
1:2 20 ∗
Press. d' ouv. A → B 0 bar (sans ressort) 0
0.5 bar 05
2.0 bar 20
3.0 bar 30
5.0 bar 50
Buse du tiroir obturée 0
Diamètre 0.4 mm 0.4
Diamètre 0.6 mm 0.6
etc.
Tombe si monté sans buse
∗ tombe, car monté en standard sans buse (obturée)
Désignation complémentaire
Liaison X → B pour fonction clapet anti-retour C7
Joint supplémentaire sur le tiroir C5
Tombe pour les autres modèles standard
Indice de modification (déterminé par l' usine)
LISTE DE PIECES Description Position Article Description
Position Article O-ring ID 52,39x3,53 80 53.3900 Ressort 1,5x20,5x70,2
O-ring ID 26,64x2,62 53.5901 Ressort 2,2x20,5x67,3
10 160.2522 Cover-Seal PU 83 rd 60/53,8x6,1 53.7404 Ressort 3x20,5x63,5
30 160.2266 Cover-Seal PU 83 rd 45/40,5x5,1 Druckfeder 2,5x22,5x54
40 49.0600 Ressort 2x20,5x82,1 90 52.6405 Vis cyl. M4x4 VSM 213302
50 49.0451 Ressort 2,8x20,5x83,7 100 246.1003 Buse bing M4 / 0,4
60 53.5401 Ressort 3,8x20,5x78,4 Buse bing M4 / 0,6
Ressort 1,8x20,5x79,4 117.1001 Buse bing M4 / 0,8
53.6901 Ressort 2,6x20,5x79,3 117.1003 Buse bing M4 / 1,0
53.7900 Ressort 3,4x20,5x77,5 117.1005 Vis cyl. M4x4 VSM 213302
70 53.4900 117.1007
53.6902 110 246.1003
53.7403
Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 1.12-230F 2/2
CH-3714 Frutigen
Page 644 Edition 06 28
