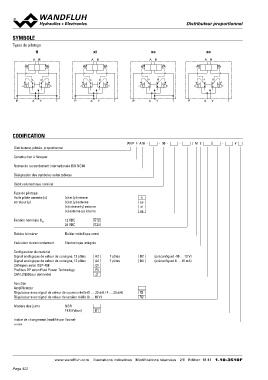

DDiissttrriibbuutteeuurr pprrooppoorrttiioonnnneell
SYMBOLE
Types de pilotage
ti xi xe ae
AB AB AB AB
AB AB AB AB
ab ab ab ab
P XY T P XY T P XY T P XY T
CODIFICATION WVP F A10 - - 90 - - / M E -#
Distributeur, pilotée, proportionnel (préconfiguré -10 … 10 V)
(préconfiguré 4 … 20 mA)
Construction à flasquer
Norme de raccordement internationale ISO NG10
Désignation des symboles selon tableau
Débit volumétrique nominal
Type de pilotage: (x) et (y) interne ti
Huile pilote amenée (x) (x) et (y) externe ae
et retour (y) (x) interne (y) externe xi
(x) externe (y) interne xe
Tension nominale UN 12 VDC G12
24 VDC G24
Bobine à insérer Boîtier métallique carré
Exécution du raccordement Electronique intégrée
Configuration du matériel A2 7 pôles D2
Signal analogique de valeur de consigne, 12 pôles A4 7 pôles D4
Signal analogique de valeur de consigne, 12 pôles C1
CANopen selon DSP-408 P1
Profibus DP selon Fluid Power Technology J1
CAN J1939 (sur demande)
Fonction R1
Amplificateur R2
Régulateur avec signal de valeur de courant réelle (0 … 20 mA / 4 … 20 mA)
Régulateur avec signal de valeur de tension réelle (0 … 10 V)
Matière des joints NBR
FKM (Viton)
D1
Indice de changement (modifié par l’usine)
1.10-3510
