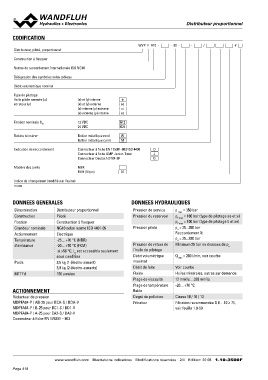

DDiissttrriibbuutteeuurr pprrooppoorrttiioonnnneell

CODIFICATION WVP F A10 - - 90 - - / #

Distributeur, piloté, proportionnel

Construction à flasquer

Norme de raccordement internationale ISO NG10

Désignation des symboles selon tableau

Débit volumétrique nominal

Type de pilotage: (x) et (y) interne ti
Huile pilote amenée (x) (x) et (y) externe ae
et retour (y) (x) interne (y) externe xi
(x) externe (y) interne xe

Tension nominale UN 12 VDC G12
24 VDC G24

Bobine à insérer Boîtier métallique rond W
Boîtier métallique carré M

Exécution de raccordement Connecteur à fiche EN 175301-803/ISO 4400 D
Connecteur à fiche AMP Junior-Timer J
Connecteur Deutsch DT04-2P G

Matière des joints NBR
FKM (Viton)
D1

Indice de changement (modifié par l’usine)

1.10-3500

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Distributeur proportionnel Pression de service p max = 350 bar
Construction Pression du reservoir pT max = 160 bar (type de pilotage ae et xi)
Fixation Piloté pT max = 100 bar (type de pilotage ti et xe)
Grandeur nominale Pression pilote pv = 25...350 bar
Actionnement Construction à flasquer Raccordement X:
Température Pression de retour de pv = 25...200 bar
d’ambiance NG10 selon norme ISO 4401-05 l'huile de pilotage Minimum 25 bar en dessous de pv
Débit volumétrique
Poids Electrique maximal Q max = 200 l/min, voir courbe
Débit de fuite
MTTFd -25…+70 °C (NBR) Fluide Voir courbe
-20…+70 °C (FKM) Plage de viscosité Huiles minérales, autres sur demande
si >50 °C, IG est accessible seulement Plage de température 12 mm2/s…320 mm2/s
sous condition fluide -20…+70 °C
Degré de pollution
3,5 kg (1 électro-aimant) Filtration Classe 18 / 16 / 13
3,9 kg (2 électro-aimants) Filtration recommandée ß 6…10 ≥ 75,
voir feuille 1.0-50
150 années

ACTIONNEMENT

Réducteur de pression
MDPFA04-P / AB-25 pour BCA-S / BDA-V
MDPFA04-P / B-25 pour BC1-S / BD1-V
MDPFA04-P / A-25 pour CA2-S / DA2-V
Connecteur à fiche EN 175301 – 803

www.wandfluh.com Illustrations indicatives Modifications réservées 2/4 Edition: 20 08 1.10-3500F
