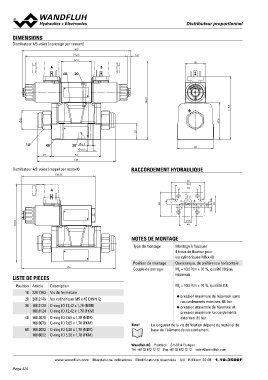

DIMENSIONS 6.2 DDiissttrriibbuutteeuurr pprrooppoorrttiioonnnneell
Distributeur 4/3-voies (centrage par ressort) 38
205 B
192.6
57.2
A
60 20
146.8
146.8 69.6
35 118.3
29
10 40 30 6.5 68
27 10.5
93
147
Distributeur 4/2-voies (rappel par ressort) RACCORDEMENT HYDRAULIQUE
138.35
A 93
70.8
54
P
X BY
A To
T
68
12
1.5
9.7 16.8
46
20.8
48
NOTES DE MONTAGE
176 Type de montage Montage à flasquer
4 trous de fixation pour
Position de montage vis cylindriques M6 x 40
Couple de serrage
Quelconque, de préférence horizontale
LISTE DE PIECES
MD = 13.5 Nm ± 10 %, qualité 10.9 au
minimum
Position Article Description Note! MD = 10.5 Nm ± 10 %, qualiité 8.8:
10
20 239.7203 Vis de fermeture ◆ pression maximale du réservoir sans
30 raccordements externes: 80 bar
246.2146 Vis cylindrique M5 x 45 DIN 912
40 ◆ pression maximale du réservoir et
160.2120 O-ring ID 12,42 x 1,78 (NBR) pression maximale raccordements
60 160.8124 O-ring ID 12,42 x 1,78 (FKM) externes: 35 bar
160.2076 O-ring ID 7,65 x 1,78 (NBR) La longueur de la vis de fixation dépend du matériel de
160.8076 O-ring ID 7,65 x 1,78 (FKM) base de l'élément de raccordement.
160.2052 O-ring ID 5,28 x 1,78 (NBR)
160.6052 O-ring ID 5,28 x 1,78 (FKM)
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 4/4 Edition: 20 08 1.10-3500F
