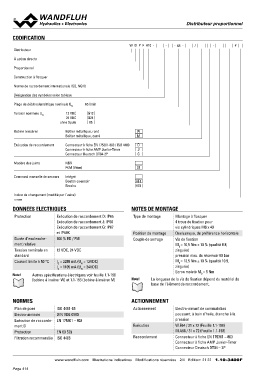

DDiissttrriibbuutteeuurr pprrooppoorrttiioonnnneell

CODIFICATION W D P F A10 - - - 65 - / - #

Distributeur

À action directe

Proportionnel

Construction à flasquer

Norme de raccordement internationale ISO, NG10

Désignation des symboles selon tableau

Plage de débit volumétrique nominale QN 65 l/min

Tension nominale UN 12 VDC G12
24 VDC G24
ohne Spule X5

Bobine à insérer Boîtier métallique, rond W
Boîtier métallique, carré M

Exécution de raccordement Connecteur à fiche EN 175301-803 / ISO 4400 D
Connecteur à fiche AMP Junior-Timer J
Connecteur Deutsch DT04-2P G

Matière des joints NBR
FKM (Viton)
D1

Command manuelle de secours Intégré
Bouton-poussoir
Broche HF1
HS1

Indice de changement (modifié par l‘usine)

1.10-3400

DONNEES ELECTRIQUES NOTES DE MONTAGE

Protection Exécution de raccordement D: IP65 Type de montage Montage à flasquer
Exécution de raccordement J: IP66
Exécution de raccordement G: IP67 4 trous de fixation pour
et IP69K
vis cylindriques M6 x 40

Position de montage Quelconque, de préférence horizontale

Durée d’enclenche- 100 % ED / FM Couple de serrage Vis de fixation
ment relative
MD = 10,5 Nm ± 10 % (qualité 8.8,
Tension nominale en 12 VDC, 24 VDC zinguée)
standard
pression max. du réservoir 80 bar

Courant limite à 50 °C IG = 2255 mA (UN = 12VDC) MD = 13,5 Nm ± 10 % (qualité 10.9,
IG = 1105 mA (UN = 24VDC) zinguée)

Note! Autres spécifications électriques voir feuille 1.1-190 Ecrou moleté MD = 5 Nm
(bobine à insérer W) et 1.1-193 (bobine à insérer M)
Note! La longueur de la vis de fixation dépend du matériel de
base de l'élément de raccordement.

NORMES ACTIONNEMENT

Plan de pose ISO 4401-05 Actionnement Electro-aimant de commutation
Electro-aimants DIN VDE 0580 poussant, à bain d’huile, étanche à la
Exécution de raccorde- EN 175301 – 803 Exécution pression
ment D Raccordement
Protection EN 60 529 W.E64 / 31 x 72 (Feuille 1.1-190)
Filtration recommandée ISO 4406 M.A60 / 31 x 72 (Feuille 1.1-193)

Connecteur à fiche EN 175301 – 803
Connecteur à fiche AMP Junior-Timer
Connecteur Deutsch DT04 – 2P

www.wandfluh.com Illustrations indicatives Modifications réservées 2/4 Edition: 21 22 1.10-3400F
