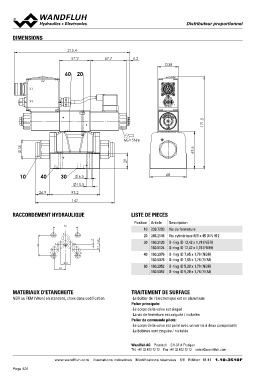

P. 426
DIMENSIONS 215.4 67.7 6.2 DDiissttrriibbuutteeuurr pprrooppoorrttiioonnnneell
57.2
X2 38
X1 60 20
X3
171.5
MD= 5Nm
35 69.6
29
10 40 30 6.5 68
26.9 10.5
93.2
147
RACCORDEMENT HYDRAULIQUE LISTE DE PIECES
54 Position Article Description
P 10
20 239.7203 Vis de fermeture
46 30
1.5 246.2146 Vis cylindrique M5 x 45 DIN 912
40
9.7 16.8 160.2120 O-ring ID 12,42 x 1,78 (NBR)
A B 60 160.8124 O-ring ID 12,42 x 1,78 (FKM)
T To
160.2076 O-ring ID 7,65 x 1,78 (NBR)
20.8 160.8076 O-ring ID 7,65 x 1,78 (FKM)
24
160.2052 O-ring ID 5,28 x 1,78 (NBR)
160.6052 O-ring ID 5,28 x 1,78 (FKM)
MATERIAUX D'ETANCHEITE TRAITEMENT DE SURFACE
NBR ou FKM (Viton) en standard, choix dans codification -Le boîtier de l'électronique est en aluminium
Palier principale:
-Le corps de la valve est zingué
-La vis de fermeture est zinguée / nickelée
Palier de commande piloté:
-Le corps de la valve est peint avec un vernis à deux composants
-La bobines sont zinguée / nickelée
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 6/6 Edition: 18 41 1.10-3510F
