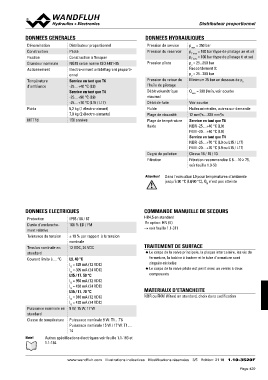

Page 429 - Softbound_Edition_19_fr

DDiissttrriibbuutteeuurr pprrooppoorrttiioonnnneell

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Distributeur proportionnel Pression de service pmax = 350 bar
Construction Pression du reservoir pT max = 160 bar (type de pilotage ae et xi)
Fixation Piloté pT max = 100 bar (type de pilotage ti et xe)
Grandeur nominale Pression pilote pv = 25...350 bar
Actionnement Construction à flasquer Raccordement X:
Pression de retour de pv = 25...200 bar
Température NG10 selon norme ISO 4401-05 l'huile de pilotage Minimum 25 bar en dessous de pv
d’ambiance Débit volumétrique
Electro-aimant antidéflagrant proporti- maximal Qmax = 200 l/min, voir courbe
Poids onnel Débit de fuite
Fluide Voir courbe
MTTFd Service en tant que T6 Plage de viscosité Huiles minérales, autres sur demande
-25…+40 °C (L9) Plage de température 12 mm2/s…320 mm2/s
Service en tant que T4 fluide Service en tant que T6
-25…+90 °C (L9) NBR -25…+40 °C (L9)
-25…+70 °C (L15 / L17) Degré de pollution FKM -20…+40 °C (L9)
Filtration Service en tant que T4
5,2 kg (1 électro-aimant) NBR -25…+70 °C (L9 ou L15 / L17)
7,0 kg (2 électro-aimants) FKM -20…+70 °C (L9 ou L15 / L17)
Classe 18 / 16 / 13
150 années Filtration recommandée ß 6…10 ≥ 75,
voir feuille 1.0-50

Attention! Dans l'exécution L9 pour températures d'ambiente
jusqu'à 90 °C (L9/90 °C), QN n'est pas atteinte

DONNEES ELECTRIQUES COMMANDE MANUELLE DE SECOURS

Protection IP65 / 66 / 67 HB4,5 en standard
Durée d’enclenche- 100 % ED / FM En option: HN (K)
ment relative → voir feuille 1.1-311
Tolérance de tension ± 10 % par rapport à la tension
Tension nominale en nominale TRAITEMENT DE SURFACE
standard 12 VDC, 24 VDC
Courant limite à… °C ◆ Le corps de la valve principale, la plaque intercalaire, les vis de
L9, 40 °C fermeture, la bobine à insérer et le tube d'armature sont
Puissance nominale en IG = 625 mA (12 VDC) zingués-nickelés
standard IG = 305 mA (24 VDC)
Classe de température L15 / 17, 50 °C ◆ Le corps de la valve pilote est peint avec un vernis à deux
IG = 950 mA (12 VDC) composants
IG = 450 mA (24 VDC)
L15 / 17, 70 °C MATERIAUX D'ETANCHEITE
IG = 910 mA (12 VDC)
IG = 420 mA (24 VDC) NBR ou FKM (Viton) en standard, choix dans codification
9 W, 15 W, 17 W

Puissance nominale 9 W: T1…T6
Puissance nominale 15 W / 17 W: T1…
T4

Note! Autres spécifications électriques voir feuille 1.1-183 et
1.1-184

www.wandfluh.com Illustrations indicatives Modifications réservées 3/5 Edition: 21 18 1.10-3520F
