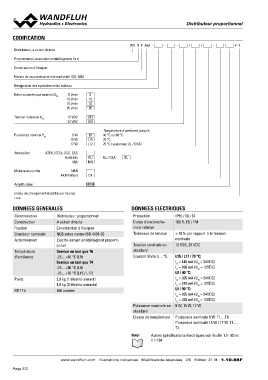

DDiissttrriibbuutteeuurr pprrooppoorrttiioonnnneell

CODIFICATION WD B F A06 - - - / / - #1

Distributeur, a action directe

Proportionnel, exécution antidéflagrante Ex d

Construction à flasquer

Norme de raccordement internationale ISO, NG6

Désignation des symboles selon tableau

Débit volumétrique nominal QN 5 l/min 5
10 l/min 10
16 l/min 16
25 l/min 25

Tension nominale UN 12 VDC G12
24 VDC G24

Puissance nominal PN Température d’ambiente jusqu’à:
9 W L9 40 °C ou 90 °C

15 W L15 70 °C

17 W L17 70 °C (seulement UL / CSA)

Attestation ATEX, IECEx, CCC, EAC
Australia AU UL / CSA UL
MA MA

Matière des joints NBR
FKM (Viton)
D1

Amplificateur M248

Indice de changement (modifié par l’usine)

1.10-88

DONNEES GENERALES DONNEES ELECTRIQUES

Dénomination Distributeur proportionnel Protection IP65 / 66 / 67
Construction Durée d’enclenche- 100 % ED / FM
Fixation A action directe ment relative
Grandeur nominale Tolérance de tension ± 10 % par rapport à la tension
Actionnement Construction à flasquer Tension nominale en nominale
standard 12 VDC, 24 VDC
Température NG6 selon norme ISO 4401-03 Courant limite à… °C
d’ambiance L15 / L17 / 70 °C:
Electro-aimant antidéflagrant proporti- Puissance nominale en IG = 445 mA (UN = 24VDC)
Poids onnel standard IG = 890 mA (UN = 12VDC)
Classe de température L9 / 40 °C:
MTTFd Service en tant que T6 IG = 305 mA (UN = 24VDC)
-25…+40 °C (L9) IG = 610 mA (UN = 12VDC)
Service en tant que T4 L9 / 90 °C:
-25…+90 °C (L9) IG = 265 mA (UN = 24VDC)
-25…+70 °C (L15 / L17) IG = 530 mA (UN = 12VDC)
9 W, 15 W, 17 W
2,8 kg (1 électro-aimant)
4,8 kg (2 électro-aimants) Puissance nominale 9 W: T1…T6
Puissance nominale 15 W / 17 W: T1…
150 années T4

Note! Autres spécifications électriques voir feuille 1.1-183 et
1.1-184
