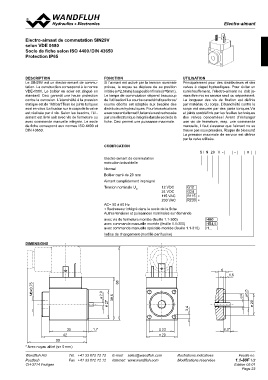

EElelcetcrtoro-a-iamimanantst

Electro-aimant de commutation SIN29V
selon VDE 0580
Socle de fiche selon ISO 4400 / DIN 43650
Protection IP65

DeScrIPtION FONctION UtILISAtION
Le SIN29V est un électro-aimant de commu- Si l’aimant est activé par la tension nominale Principalement pour des distributeurs et des
tation. La construction correspond à la norme prévue, le noyau se déplace de sa position valves à clapet hydrauliques. Pour éviter un
VDE-0580. Le boîtier en acier est zingué en initiale (s=2,5mm) à sa position finale (s=0mm). suréchauffement, l’électro-aimant ne doit ja-
standard. Ceci garantit une haute protection Le temps de commutation dépend beaucoup mais être mis en service seul ou séparément.
contre la corrosion. L’étanchéité à la pression de l’utilisation! La courbe caractéristique force/ La longueur des vis de fixation est définie
statique est de 160 bar! Tous les joints toriques course décrite est adaptée aux besoins des par matériau du corps. L’étanchéité contre le
sont en viton. La fixation sur le corps de la valve distributeurs hydrauliques. Pour les exécutions corps est assurée par des joints toriques.Vis
est réalisée par 4 vis. Selon les besoins, l’él.- enen courant alternatif, la tension est redressée et joints sontdéfinis par les feuilles techniques
aimant est livré soit avec vis de fermeture ou par une électronique intégrée dans le socle de la des valves concernées! Avant d’échanger
avec commande manuelle intégrée. Le socle fiche. Ceci permet une puissance maximale. une vis de fermeture, resp. une commande
de fiche correspond aux normes ISO 4400 et manuelle, il faut s’assurer que l’aimant ne se
DIN 43650. trouve pas sous pression. Risque de blessure!
La pression maximale de service est définie
par la valve utilisée.

cODIFIcAtION

S I N 29 V - - #

Electro-aimant de commutation
exécution industrielle

Normal

Boîtier carré de 29 mm

Aimant complètement imprégné

Tension nominale UN 12 VDC G12
24 VDC G24

115 VAC R115 ∗

230 VAC R230 ∗

AC= 50 à 60 Hz

∗ Redresseur intégré dans le socle de la fiche

Autres tensions et puissances nominales sur demande

avec vis de fermeture montée (feuille 1.1-300) HB0
avec commande manuelle montée (feuille 1.1-300) HB4,5
avec commande manuelle spéciale montée (feuille 1.1-310) H...

Indice de changement (modifié par l’usine)

DIMeNSIONS

6
1,6

M8x0,75
2,9
27
39,5

68
3,4

4
6,5
20

35 1,7 23 6,3*
42 29
55
E-mail: sales@wandfluh.com
* Avec noyau altiré (s= 0 mm) Internet: www.wandfluh.com

Wandfluh AG Tél. +41 33 672 72 72 Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Modifications réservées 1.1-80F 1/2
CH-3714 Frutigen Edition 05 01
