EElelcetcrtoro-a-iamimanantst

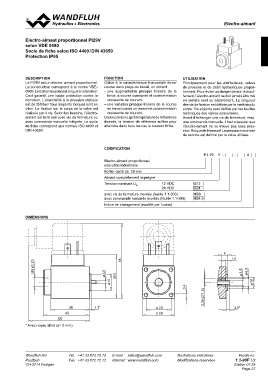

Electro-aimant proportionnel PI29V
selon VDE 0580
Socle de fiche selon ISO 4400 / DIN 43650
Protection IP65

DESCRIPTION FONCTION UTILISATION
Le PI29V est un électro- aimant proportionnel. Grâce à la caractéristique horizontale force/ Principalement pour les distributeurs, valves
La construction correspond à la norme VDE- course dans plage de travail, on obtient: de pression et de débit hydrauliques propor-
0580. Le boîtier en acier est zingué en standard. – une augmentation presque linéaire de la tionnels. Pour éviter un danger de sur- échauf-
Ceci garantit une haute protection contre la fement, l’électro-aimant ne doit jamais être mis
corrosion. L’étanchéité à la pression statique force, à course constante et consommation en service seul ou séparément. La longueur
est de 350 bar! Tous les joints toriques sont en croissante de courant. des vis de fixation est définie par le matériau du
viton. La fixation sur le corps de la valve est – une variation presque linéaire de la course corps. Vis et joints sont définis par les feuilles
réalisée par 4 vis. Selon les besoins, l’électro- en travail contre un ressort et consommation techniques des valves concernées.
aimant est livré soit avec vis de fermeture ou croissante de courant. Avant d’échanger une vis de fermeture, resp.
avec commande manuelle intégrée. Le socle On assure ainsi, qu’à température de réféarence une commande manuelle, il faut s’assurer que
de fiche correspond aux normes ISO 4400 et donnée, la tension de référence suffise pour l’électro-aimant ne se trouve pas sous pres-
DIN 43650. atteindre dans tous les cas le courant limite. sion. Risque de blessure! La pression maximale
de service est définie par la valve utilisée.

CODIFICATION

P I 29 V - - #

Electro-aimant proportionnel G12
exécution industrielle G24
HB0
Boîtier carré de 29 mm HB4,5

Aimant complètement imprégné

Tension nominale UN 12 VDC
24 VDC

avec vis de fermeture montée (feuille 1.1-300)
avec commande manuelle montée (feuille 1.1-300)

Indice de changement (modifié par l’usine)

DIMENSIONS

6
1,9
M8 x0,75

2,9
15

39,5
68

3,4
3,35 (∅1,5)

4,5
6,5
10
35 1,7
42 23 3,5*
55 29

* Avec noyau altiré (s= 0 mm)

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 1.1-90F 1/2
CH-3714 Frutigen Edition 07 29
