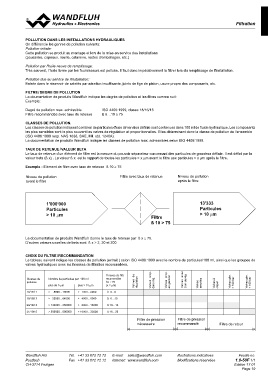

Filtration

POLLUTION DANS LES INSTALLATIONS HYDRAULIQUES
On différencie les genres de pollution suivants:
Pollution initiale:
Cette pollution se produit au montage et lors de la mise en service des installations
(poussière, copeaux, rouille, calamine, restes d'emballages, etc.)

Pollution par l'huile neuve de remplissage:
Très souvent, l'huile livrée par les fournisseurs est polluée. Il faut donc impérativement la filtrer lors du remplissage de l'installation.

Pollution due au service de l'installation:
Entrée dans le réservoir de saletés par aération insuffisante, joints de tige de piston, usure propre des composants, etc.

FILTRE / DEGRE DE POLLUTION
La doumentation de produits Wandfluh indique les degrés de pollution et les filtres comme suit:

Exemple:

Degré de pollution max. admissible ISO 4406:1999, classe 18/16/13
Filtre recommandée avec taux de retenue ß 6…10 ≥ 75

CLASSES DE POLLUTION.
Les classes de pollution indiquent combien de particules d'une dimension définie sont contenues dans 100 ml de fluide hydraulique. Les composants
les plus sensibles sont le plus souvent les valves de régulation et proportionnelles. Elles déterminent donc la classe de pollution de l'ensemble
(ISO 4406:1999 resp. NAS 1638, SAE, Mil. std. 1246A).
La documentation de produits Wandfluh indique les classes de pollution max. admissibles selon ISO 4406:1999.

TAUX DE RETENUE / VALEUR BETA
Le taux de retenue d'un élément de filtre est la mesure du pouvoir séparateur concernant des particules de grandeur définie. Il est défini par la
valeur beta (ß x) . La valeur ß x est le rapport de toutes les particules > x µm avant le filtre aux particules > x µm après le filtre.

Exemple : Elément de filtre avec taux de retenue ß 10 ≥ 75

Niveau de pollution Filtre avec taux de retenue Niveau de pollution
avant le filtre après le filtre

1'000'000 Filtre 13'333
Particules ß 10 > 75 Particules
> 10 µm > 10 µm

La documentation de produits Wandfluh donne le taux de retenue par ß x ≥ 75.
D'autres valeurs usuelles de beta sont: ß x ≥ 2, 20 et 200

CHOIX DU FILTRE / RECOMMANDATION
Le tableau suivant indique les classes de pollution (extrait ) selon ISO 4406:1999 avec le nombre de particules/100 ml, ainsi que les groupes de
valves hydrauliques avec les finesses de filtration recomandées.

Classes de Nombre de particules par 100 ml Finesse de filtr. Valves de
pollution recomandée régulation
plus de 5 µm plus > 15 µm ßx ≥ 75 Valves prop.
16/14/11 (x = µm) dans rég.
18/16/13 Valves prop.
20/18/14 ß 3…6 en général
21/19/15 Valves avec
ß 6…10 tiroir de rég.
Valves
ß 10…16 amorties
Valves à
ß 16…25 clapet
Valves gén.
> 160 bar
Valves gén.
< 160 bar

> 8000…16000 > 1000…2000

> 32000…64000 > 4000…8000

> 130000…250000 > 8000…16000

> 250000…500000 > 16000…32000

Filtre de pression Filtre de pression Filtre de retour
nécessaire recommandé
