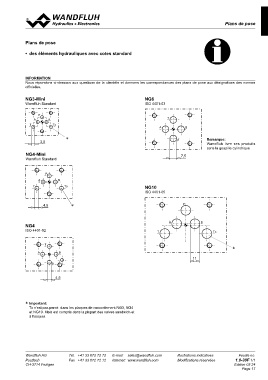

Plans de pose

Plans de pose
• des éléments hydrauliques avec cotes standard

INFORMATION
Nous répondons ci-dessous aux questions de la clientèle et donnons les correspondances des plans de pose aux désignations des normes

officielles.

NG3-Mini NG6

Wandfluh Standard ISO 4401-03

P B T B
A To A

T

3 ,5 ∗ P Remarque:
Wandfluh livre ses produits

sans la goupille cylindrique

NG4-Mini 7 ,5

Wandfluh Standard

P B NG10
A To
T ISO 4401-05

4 ,5 ∗ P

NG4 A B
T To
ISO 4401-02
11
T B ∗
A

P

4 ,5

∗ Important:

To n'est pas percé dans les plaques de raccordement NG3, NG4
et NG10. Mais est compris dans la plupart des valves sandwich et
à flasquer.

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 1.0-30F 1/1
CH-3714 Frutigen Edition 03 24
