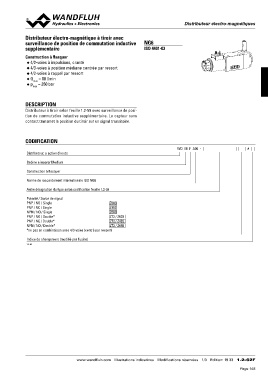

DistributeurMéalegcnterots-mchaiegbneértviqeunetisl
Distributeur électro-magnétique à tiroir avec NG6
surveillance de position de commutation inductive
supplémentaire ISO 4401-03
Construction à flasquer
◆ 4/2-voies à impulsions, cranté
◆ 4/3-voies à position médiane centrée par ressort
◆ 4/2-voies à rappel par ressort
Qpmmaaxx = 80 l/min
◆ = 350 bar
◆
DESCRIPTION
Distributeur à tiroir selon feuille 1.2-59 avec surveillance de posi-
tion de commutation inductive supplémentaire. Le capteur sans
contact transmet la position du tiroir sur un signal transitoire.
CODIFICATION
WD M F A06 - #
Distributeur, a action directe
Bobine a inserer Medium
Construction à flasquer
Norme de raccordement internationale ISO NG6
Autre désignation du type selon codification feuille 1.2-59
Polarité / Sortie de signal
PNP / NO / Single Z603
PNP / NC / Single Z482
NPN / NO / Single Z680
PNP / NO / Double* Z72 / Z603
PNP / NC / Double* Z72 / Z482
NPN / NO / Double* Z72 / Z680
*ne pas en combinaison avec 4/3-voies (centré par ressort)
Indice de changement (modifié par l’usine)
1.2-62
www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 19 33 1.2-62F
