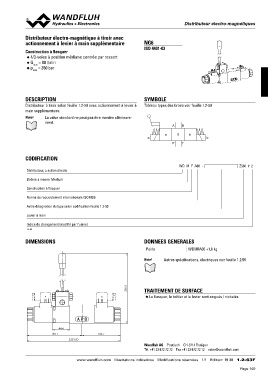

Distributeur électro-magnétique à tiroir avec DistribDuitseturirbéulteecutrroé-lmecatgron-émtiaqguneéàtiqtiuroeisr
actionnement à levier à main supplémentaire
NG6
Construction à flasquer
ISO 4401-03
◆ 4/3-voies à position médiane centrée par ressort
Qpmmaaxx = 80 l/min
◆ = 350 bar
◆
DESCRIPTION SYMBOLE
Distributeur à tiroir selon feuille 1.2-59 avec actionnement à levier à Tableau types des tiroirs voir feuille 1.2-59
main supplémentaire. AB
a 0b
Note! La valve standard ne peut pas être montée ultérieure- ab
ment.
PT
CODIFICATION WD M F A06 - Z568 # 2
Distributeur, a action directe DONNEES GENERALES
Bobine a inserer Medium
Construction à flasquer
Norme de raccordement internationale ISO NG6
Autre désignation du type selon codification feuille 1.2-59
Levier à main
Indice de changement (modifié par l’usine)
1.2-63
DIMENSIONS
Poids WDMFA06 +1,0 kg
Note! Autres spécifications, électriques voir feuille 1.2.59
TRAITEMENT DE SURFACE256.5
A B ◆ Le flasquer, le boîtier et le levier sont zingués / nickelés
44.4 103.7
148.1
251.8
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 1/1 Edition: 19 38 1.2-63F
