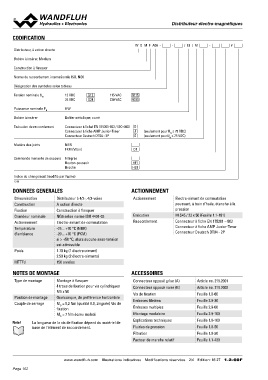

Distributeur électrWo-DmMaFgAn0é6ti-q..u/Le8s

CODIFICATION W D M F A06 - - / L8 / M - #

Distributeur, à action directe
Bobine à insérer, Medium
Construction à flasquer

Norme de raccordement internationale ISO, NG6

Désignation des symboles selon tableau

Tension nominale UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230

Puissance nominale PN 8W
Bobine à insérer Boîtier métallique, carré

Exécution de raccordement Connecteur à fichel EN 175301-803 / ISO 4400 D (seulement ppoouurrUUNN≤≤7755VVDDCC))
Matière des joints Connecteur à fiche AMP Junior-Timer J (seulement
Connecteur Deutsch DT04 - 2P G

NBR D1
FKM (Viton)

Commande manuelle de secours Intégrée HF1
Bouton-poussoir HS1
Broche

Indice de changement (modifié par l‘usine)

1.2-60

DONNEES GENERALES ACTIONNEMENT

Dénomination Distributeur à 4/2-, 4/3-voies Actionnement Electro-aimant de commutation
Construction poussant, à bain d’huile, étanche à la
Fixation A action directe Exécution pression
Grandeur nominale Raccordement
Actionnement Construction à flasquer M.S45 / 23 x 50 (Feuille 1.1-181)
Température
d’ambiance NG6 selon norme ISO 4401-03 Connecteur à fiche EN 175301 – 803
Connecteur à fiche AMP Junior-Timer
Poids Electro-aimant de commutation Connecteur Deutsch DT04 - 2P

MTTFd -25…+70 °C (NBR)
-20…+70 °C (FKM)
si > +50 °C, alors aucune sous-tension
est admissible

1.70 kg (1 électro-aimant)
2.50 kg (2 électro-aimants)

150 années

NOTES DE MONTAGE ACCESSOIRES

Type de montage Montage à flasquer Connecteur opposé grise (A) Article no. 219.2001
4 trous de fixation pour vis cylindriques Connecteur opposé noire (B) Article no. 219.2002
Position de montage M5 x 50 Vis de fixation Feuille 1.0-60
Couple de serrage Embases filetées Feuille 2.9-30
Quelconque, de préférence horizontale Embases multiples Feuille 2.9-60
Montage modulaire Feuille 2.9-100
MD = 5,2 Nm (qualité 8.8, zinguée) Vis de Explications techniques Feuille 1.0-100
fixation Fluides de pression Feuille 1.0-50
MD = 7 Nm écrou moleté Filtration Feuille 1.0-50
Facteur de marche relatif Feuille 1.1-430
Note! La longueur de la vis de fixation dépend du matériel de
base de l'élément de raccordement.
