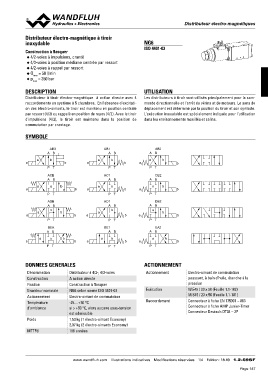

DistribDuitseturirbéulteecutrroé-lmecatgron-émtiaqguneéàtiqtiuroeisr
Distributeur électro-magnétique à tiroir NG6
inoxydable
ISO 4401-03
Construction à flasquer
◆ 4/2-voies à impulsions, cranté UTILISATION
◆ 4/3-voies à position médiane centrée par ressort
◆ 4/2-voies à rappel par ressort Les distributeurs à tiroir sont utilisés principalement pour la com-
pQmmaaxx = 50 l/min mande directionnelle et l'arrêt de vérins et de moteurs. Le sens de
◆ = 350 bar déplacement est déterminé par la position du tiroir et son symbole.
◆ L'exécution inoxydable est spécialement indiquée pour l'utilisation
dans les environnements mouillés et salins.
DESCRIPTION
Distributeur à tiroir électro-magnétique à action directe avec 4
raccordements en système à 5 chambres. En l'absence d'excitati-
on des électro-aimants, le tiroir est maintenu en position centrale
par ressort (4/3) ou rappelé en position de repos (4/2). Avec le tiroir
d'impulsions (4/2), le tiroir est maintenu dans la position de
commutation par crantage.
SYMBOLE
AB3 AB1 AB2
AB AB AB
a b b ab a b
a ab a
b
PT PT PT b
b
ACB AC1 CB2 b
AB AB AB
a ob ba ab b ab
a a
PT PT PT
ADB AD1 DB2
AB
AB AB
ab
a o ba ab b a
a b
PT
PT PT
BEA BE1 EA2
AB AB AB
ao b ab ab
a ba b a
PT
PT PT
DONNEES GENERALES ACTIONNEMENT
Dénomination Distributeur à 4/2-, 4/3-voies Actionnement Electro-aimant de commutation
Construction poussant, à bain d’huile, étanche à la
Fixation A action directe Exécution pression
Grandeur nominale Raccordement
Actionnement Construction à flasquer W.E45 / 23 x 50 (Feuille 1.1-182)
Température M.S45 / 23 x 50 (Feuille 1.1-181)
d’ambiance NG6 selon norme ISO 4401-03
Connecteur à fiche EN 175301 – 803
Poids Electro-aimant de commutation Connecteur à fiche AMP Junior-Timer
Connecteur Deutsch DT04 – 2P
MTTFd -25…+70 °C
si > +50 °C, alors aucune sous-tension
est admissible
1,53 kg (1 électro-aimant Economy)
2,07 kg (2 électro-aimants Economy)
150 années
www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 18 49 1.2-59SF
