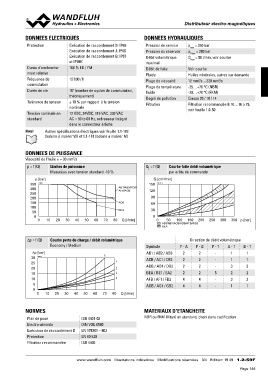

DistribDuitseturirbéulteecutrroé-lmecatgron-émtiaqguneéàtiqtiuroeisr

DONNEES ELECTRIQUES                                                   DONNEES HYDRAULIQUES

Protection            Exécution de raccordement D: IP65               Pression de service    pmax = 350 bar
                      Exécution de raccordement J: IP66               Pression du reservoir  pTmax = 200 bar
Durée d’enclenche-    Exécution de raccordement G: IP67               Débit volumétrique     Qmax = 80 l/min, voir courbe
ment relative         et IP69K                                        maximal
Fréquence de          100 % ED / FM                                   Débit de fuite         Voir courbe
commutation                                                           Fluide                 Huiles minérales, autres sur demande
Durée de vie          15'000 / h                                      Plage de viscosité     12 mm2/s…320 mm2/s
                                                                      Plage de température   -25…+70 °C (NBR)
Tolérance de tension  107 (nombre de cycles de commutation,           fluide                 -20…+70 °C (FKM)
                      théoriquement)                                  Degré de pollution     Classe 20 / 18 / 14
Tension nominale en   ± 10 % par rapport à la tension                 Filtration             Filtration recommandée ß 10…16 ≥ 75,
standard              nominale                                                               voir feuille 1.0-50
                      12 VDC, 24VDC, 115 VAC, 230 VAC
                      AC = 50 to 60 Hz, redresseur intégré
                      dans le connecteur à fiche

Note!         Autres spécifications électriques voir feuille 1.1-182
              (bobine à insérer W) et 1.1-181 (bobine à insérer M)

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

p = f (Q)       Limites de puissance                                  QL = f (Q)  Courbe fuite débit volumétrique
                Mesurées avec tension standard -10 %                              par arête de commande

       p [bar]                                                           Q [cm3/min]
                                                                      150 K0232_3
350    K1010
300                                                                   120
250                                                   AB1/AB3/ACB/
                                                      AFB/AGB          90

200                                                                    60

150 ADB                                                                30

100                                                                      0
 50 BEA                                                                     0 50 100 150 200 250 300 350 p [bar]

       0                                                                            AB3/AB1/ACB/ADB/AFB/AGB
          0 10 20 30 40 50 60 70 80 Q [l/min]                                       BEA

Δp = f (Q)      Courbe perte de charge / débit volumétrique                                   Direction du débit volumétrique
                Economy / Medium                                                       P-A P-B P-T A-T B-T
                                                                      Symbole
∆p [bar]                           5                                  AB1 / AB2 / AB3    22 - 11
30 K0171                                        1                     ACB / AC1 / CB2    22 - 11
25                                                                    ADB / AD1 / DB2    22 - 33
                                                                      BEA / BE1 / EA2    22522
20 2                                                                  AFB / AF1 / FB2    44 - 33
                                                                      AGB / AG1 / GB2    44 - 11
15 3
10 4

5

0
   0 10 20 30 40 50 60 70 80 Q [l/min]

NORMES                        ISO 4401-03                             MATERIAUX D'ETANCHEITE
                              DIN VDE 0580
 Plan de pose                 EN 175301 – 803                         NBR ou FKM (Viton) en standard, choix dans codification
 Electro-aimants              EN 60 529
 Exécution de raccordement D  ISO 4406
 Protection
 Filtration recommandée

                              www.wandfluh.com Illustrations indicatives Modifications réservées 3/4 Edition: 19 49 1.2-59F
