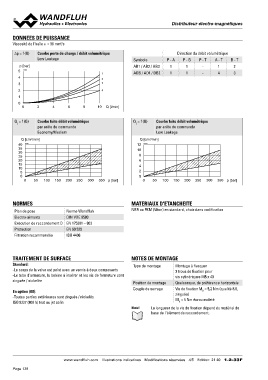

Page 138 - Softbound_Edition_19_fr

DistribDuitseturirbéulteecutrroé-lmecatgron-émtiaqguneéàtiqtiuroeisr

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

Δp = f (Q) Courbe perte de charge / débit volumétrique Symbole Direction du débit volumétrique
Low Leakage AB1 / AB2 / AB3 P-A P-B P-T A-T B-T
p [bar] ADB / AD1 / DB2
5 K1030 1 11 - 12
4 2 11 - 43
3 3
2 4
1
0 2 4 6 8 10 Q [l/min]

0

QL = f (Q) Courbe fuite débit volumétrique QL = f (Q) Courbe fuite débit volumétrique
par arête de commande par arête de commande
Economy/Medium Low Leakage

Q [cm3/min] Q [cm3/min]
12 K1032
40 K1031 50 100 150 200 250 300 350 p [bar] 10
35
30 8
25 6
20 4
15 2
10 0

5 0 50 100 150 200 250 300 350 p [bar]
0

0

NORMES MATERIAUX D'ETANCHEITE

Plan de pose Norme Wandfluh NBR ou FKM (Viton) en standard, choix dans codification
Electro-aimants DIN VDE 0580
Exécution de raccordement D EN 175301 – 803
Protection EN 60 529
Filtration recommandée ISO 4406

TRAITEMENT DE SURFACE NOTES DE MONTAGE

Standard: Type de montage Montage à flasquer
-Le corps de la valve est peint avec un vernis à deux composants 3 trous de fixation pour
-Le tube d’armature, la bobine à insérer et les vis de fermeture sont Position de montage vis cylindriques M5 x 40
zinguée / nickelée Couple de serrage
Quelconque, de préférence horizontale
En option (K8):
-Toutes parties extérieures sont zingués / nickelés Vis de fixation MD = 5,2 Nm (qualité 8.8,
ISO 9227 (800 h) test au jet salin zinguée)
MD = 5 Nm écrou moleté

Note! La longueur de la vis de fixation dépend du matériel de
base de l'élément de raccordement.

www.wandfluh.com Illustrations indicatives Modifications réservées 4/5 Edition: 21 40 1.2-33F
