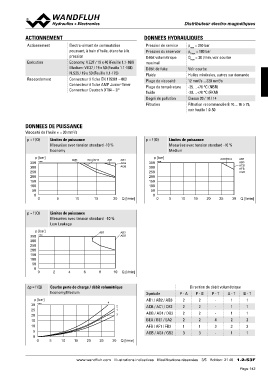

DistribDuitseturirbéulteecutrroé-lmecatgron-émtiaqguneéàtiqtiuroeisr
ACTIONNEMENT DONNEES HYDRAULIQUES
Actionnement Electro-aimant de commutation Pression de service pmax = 350 bar
poussant, à bain d’huile, étanche à la Pression du reservoir pTmax = 100 bar
Exécution pression Débit volumétrique Qmax = 30 l/min, voir courbe
maximal
Raccordement Economy: V.E37 / 19 x 40 (Feuille 1.1-168) Débit de fuite Voir courbe
Medium: V.E37 / 19 x 50 (Feuille 1.1-168) Fluide Huiles minérales, autres sur demande
N.S35 / 19 x 50 (Feuille 1.1-175) Plage de viscosité 12 mm2/s…320 mm2/s
Plage de température -25…+70 °C (NBR)
Connecteur à fiche EN 175301 – 803 fluide -20…+70 °C (FKM)
Connecteur à fiche AMP Junior-Timer Degré de pollution Classe 20 / 18 / 14
Connecteur Deutsch DT04 – 2P Filtration Filtration recommandée ß 10…16 ≥ 75,
voir feuille 1.0-50
DONNEES DE PUISSANCE
Viscosité de l'huile u = 30 mm2/s
p = f (Q) Limites de puissance p = f (Q) Limites de puissance
Mesurées avec tension standard -10 % Mesurées avec tension standard -10 %
Economy Medium
p [bar] ADB BEA/AFB AB1 AB3 p [bar] ADB/BEA AB1
ACB AB3
350 K1118 AGB 350 K1119 ACB
300 300 AFB
250 250 AGB
200 200
150 5 10 15 20 Q [l/min] 150 5 10 15 20 25 30 Q [l/min]
100 100
50 50
0 0
0 0
p = f (Q) Limites de puissance
Mesurées avec tension standard -10 %
Low Leakage
p [bar] AB1 AB3
350 K1120 ADB
300
250
200
150
100
50
0
0 2 4 6 8 10 Q [l/min]
Δp = f (Q) Courbe perte de charge / débit volumétrique Direction du débit volumétrique
Economy/Medium P-A P-B P-T A-T B-T
Symbole
p [bar] 4 AB1 / AB2 / AB3 22 - 11
30 K1121 2 ACB / AC1 / CB2 22 - 11
25 1 ADB / AD1 / DB2 22 - 11
20 3 BEA / BE1 / EA2 22422
15 AFB / AF1 / FB2 11333
10 10 15 20 25 30 Q [l/min] AGB / AG1 / GB2 33 - 11
5 5
0
0
www.wandfluh.com Illustrations indicatives Modifications réservées 3/5 Edition: 21 40 1.2-53F
