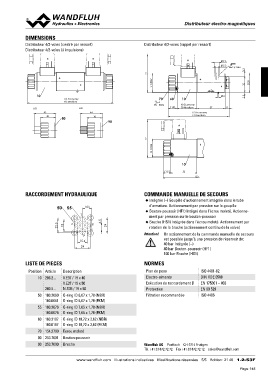

DIMENSIONS DistribDuitseturirbéulteecutrroé-lmecatgron-émtiaqguneéàtiqtiuroeisr

Distributeur 4/3-voies (centré par ressort) Distributeur 4/2-voies (rappel par ressort)
Distributeur 4/2-voies (à impulsions)
A 9.5
AB 5.2 MD= 5.2Nm

77 2.5 32 6
V = 37 38

10 173 Economy 70 60 10 3
193 Medium 8
HF1 MD= 5Nm 18 40 Economy 57
43 HS1 50 Medium
30
80 44 123 Economy
30 133 Medium

90

A

77
N = 35

10

15 53
133

RACCORDEMENT HYDRAULIQUE COMMANDE MANUELLE DE SECOURS

50 55 14.5 ◆ Intégrée (–) Goupille d’actionnement intégrée dans le tube
T d’armature. Actionnement par pression sur la goupille
A
B ◆ Bouton-poussoir (HF1) Intégré dans l’écrou moleté. Actionne-
22.5 ment par pression sur le bouton-poussoir
18
◆ Broche (HS1) Intégrée dans l’écrou moleté. Actionnement par
6.5 rotation de la broche (actionnement continu de la valve)
24

P Attention! Un actionnement de la commande manuelle de secours
15.4 est possible jusqu’à une pression de réservoir de:
24 40 bar Intégrée (–)
40 bar Bouton-poussoir (HF1)
100 bar Broche (HS1)

LISTE DE PIECES NORMES

Position Article Description Plan de pose ISO 4401-02
10 206.2... Electro-aimants DIN VDE 0580
V.E37 / 19 x 40 Exécution de raccordement D EN 175301 – 803
260.5... V.E37 / 19 x 50 Protection EN 60 529
50 160.2060 N.S35 / 19 x 50 Filtration recommandée ISO 4406

160.6061 O-ring ID 6,07 x 1,78 (NBR) Wandfluh AG Postfach CH-3714 Frutigen
55 160.2076 O-ring ID 6,07 x 1,78 (FKM) Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

160.6076 O-ring ID 7,65 x 1,78 (NBR)
60 160.2187 O-ring ID 7,65 x 1,78 (FKM)

160.6187 O-ring ID 18,72 x 2,62 (NBR)
70 154.2700 O-ring ID 18,72 x 2,62 (FKM)
80 253.7001
90 253.7000 Ecrou moleté

Bouton-poussoir

Broche

www.wandfluh.com Illustrations indicatives Modifications réservées 5/5 Edition: 21 40 1.2-53F
