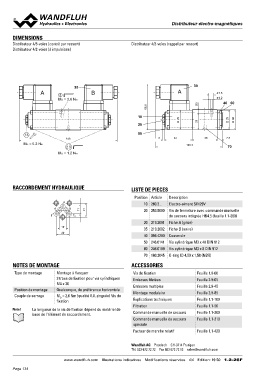

DIMENSIONS Distributeur électro-magnéBtMiqu4xe3s
Distributeur 4/2-voies (rappel par ressort)
Distributeur 4/3-voies (centré par ressort)

Distributeur 4/2-voies (à impulsions)

35 30

A3 B A Ø 7.5
Ø 4.2
MD = 2.6 Nm 60
40
68.5
10 29
20 25 (5)
29
30

13 148 50 38 7.3
MD = 5.2 Nm
2.5 3 42 70
MD = 1.2 Nm
100.3

RACCORDEMENT HYDRAULIQUE LISTE DE PIECES

P Position Article Description
B 10 260.2... Electro-aimant SIN29V
T0
A 11 20 253.8000 Vis de fermeture avec commande manuelle
T 21 de secours intégrée HB4.5 (feuille 1.1-300)
30 219.2001 Fiche A (grise)
10 35 219.2002 Fiche B (noire)
20 40 056.4200 Couvercle
50 246.0141 Vis cylindrique M3 x 40 DIN 912

60 246.0109 Vis cylindrique M3 x 8 DIN 912
70 160.2045 O-ring ID 4,50 x 1,50 (NBR)

NOTES DE MONTAGE ACCESSORIES

Type de montage Montage à flasquer Vis de fixation Feuille 1.0-60
3 trous de fixation pour vis cylindriques Embases filetées Feuille 2.9-05
Position de montage M4 x 30 Embases multiples Feuille 2.9-45
Couple de serrage Montage modulaire Feuille 2.9-85
Quelconque, de préférence horizontale Explications techniques Feuille 1.1-100
Filtration Feuille 1.1-50
MD = 2,6 Nm (qualité 8.8, zinguée) Vis de Commande manuelle de secours Feuille 1.1-300
fixation Commande manuelle de secours Feuille 1.1-310
spéciale
Note! La longueur de la vis de fixation dépend du matériel de Facteur de marche relatif Feuille 1.1-430
base de l'élément de raccordement.

Wandfluh AG Postfach CH-3714 Frutigen
Tél. 033 672 72 72 Fax 033 672 72 12 sales@wandfluh.com

www.wandfluh.com Illustrations indicatives Modifications réservées 4/4 Edition: 19 50 1.2-26F
