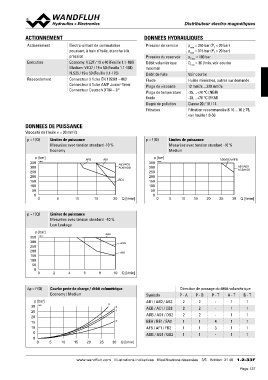

Page 137 - Softbound_Edition_19_fr

DistribDuitseturirbéulteecutrroé-lmecatgron-émtiaqguneéàtiqtiuroeisr

ACTIONNEMENT DONNEES HYDRAULIQUES

Actionnement Electro-aimant de commutation Pression de service pmax = 350 bar (PT < 20 bar)
poussant, à bain d’huile, étanche à la pmax = 315 bar (PT > 20 bar)
Exécution pression Pression du reservoir pTmax = 100 bar
Débit volumétrique Qmax = 30 l/min, voir courbe
Raccordement Economy: V.E37 / 19 x 40 (Feuille 1.1-168) maximal
Medium: V.E37 / 19 x 50 (Feuille 1.1-168) Débit de fuite Voir courbe
N.S35 / 19 x 50 (Feuille 1.1-175) Fluide Huiles minérales, autres sur demande
Plage de viscosité 12 mm2/s…320 mm2/s
Connecteur à fiche EN 175301 – 803 Plage de température -25…+70 °C (NBR)
Connecteur à fiche AMP Junior-Timer fluide -20…+70 °C (FKM)
Connecteur Deutsch DT04 – 2P Degré de pollution Classe 20 / 18 / 14
Filtration Filtration recommandée ß 10…16 ≥ 75,
voir feuille 1.0-50

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

p = f (Q) Limites de puissance p = f (Q) Limites de puissance
Mesurées avec tension standard -10 % Mesurées avec tension standard -10 %
Economy Medium

p [bar] AFB AB1 p [bar] ADB/BEA/AFB
AB3/ACB AB1/AB3
350 K1026 ADB/AGB 350 K1027 ACB/AGB
300 300
250 BEA 250 10 15 20 25 30 Q [l/min]
200 200
150 5 10 15 20 Q [l/min] 150 5
100 100

50 50
0 0
0 0

p = f (Q) Limites de puissance
Mesurées avec tension standard -10 %
Low Leakage

p [bar] AB3
350 K1028

300 ADB
250

200 AB1
150

100

50

0
0 2 4 6 8 10 Q [l/min]

Δp = f (Q) Courbe perte de charge / débit volumétrique Direction de passage du débit volumétrique
Economy / Medium P-A P-B P-T A-T B-T
Symbole
p [bar] 4 AB1 / AB2 / AB3 22 - 11
30 K1029 2 ACB / AC1 / CB2 22 - 11
25 1 ADB / AD1 / DB2 22 - 11
20 3 BEA / BE1 / EA2 11411
15 AFB / AF1 / FB2 11311
10 10 15 20 25 30 Q [l/min] AGB / AG1 / GB2 11 - 11

5 5
0

0

www.wandfluh.com Illustrations indicatives Modifications réservées 3/5 Edition: 21 40 1.2-33F
