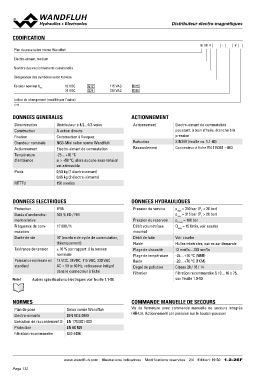

CODIFICATION Distributeur électro-magnéBtMiqu4xe3s
BM4 - #
Plan de pose selon norme Wandfluh
Électro-aimant, medium
Nombre des raccordements commandés
Désignation des symboles selon tableau
Tension nominal UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230
Indice de changement (modifié par l‘usine)
1.2-26
DONNEES GENERALES ACTIONNEMENT
Dénomination Distributeur à 4/2-, 4/3-voies Actionnement Electro-aimant de commutation
Construction poussant, à bain d’huile, étanche à la
Fixation A action directe Exécution pression
Grandeur nominale Raccordement
Actionnement Construction à flasquer SIN29V (feuille no. 1.1-80)
Température
d’ambiance NG3-Mini selon norme Wandfluh Connecteur à fiche EN 175301 – 803
Poids Electro-aimant de commutation
MTTFd -25…+70 °C
si > +50 °C, alors aucune sous-tension
est admissible
0,50 kg (1 électro-aimant)
0,65 kg (2 électro-aimants)
150 années
DONNEES ELECTRIQUES DONNEES HYDRAULIQUES
Protection IP65 Pression de service pmax = 350 bar (PT < 20 bar)
Durée d’enclenche- 100 % ED / FM pmax = 315 bar (PT > 20 bar)
ment relative Pression du reservoir pTmax = 100 bar
Fréquence de com- 15'000 / h Débit volumétrique Qmax = 15 l/min, voir courbe
mutation maximal
Durée de vie 107 (nombre de cycle de commutation, Débit de fuite Voir courbe
théoriquement) Fluide Huiles minérales, autres sur demande
Tolérance de tension ± 10 % par rapport à la tension Plage de viscosité 12 mm2/s…320 mm2/s
nominale Plage de température -25…+70 °C (NBR)
Puissance nominale en 12 VDC, 24VDC, 115 VAC, 230 VAC fluide -20…+70 °C (FKM)
standard AC = 50 to 60 Hz, redresseur intégré Degré de pollution Classe 20 / 18 / 14
dans le connecteur à fiche Filtration Filtration recommandée ß 10…16 ≥ 75,
voir feuille 1.0-50
Note! Autres spécifications électriques voir feuille 1.1-80
NORMES COMMANDE MANUELLE DE SECOURS
Plan de pose Selon norme Wandfluh Vis de fermeture avec commande manuelle de secours integrée
Electro-aimants DIN VDE 0580
Exécution de raccordement D EN 1753301-803 (HB4,5). Actionnement par pression sur le bouton-poussoir
Protection EN 60 529
Filtration recommandée ISO 4406
