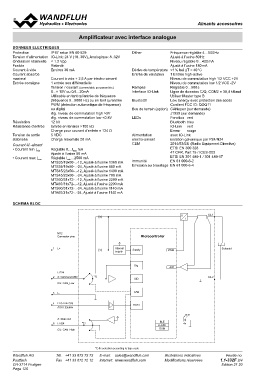

Amplificateur avec interface analogue

DONNEES ELECTRIQUES

Protection IP 67 selon EN 60 529 Dither Fréquence réglable 4…500 Hz

Tension d’alimentation IO-Link: 24 V (18..30V), Analogique: 8..32V Ajusté à l’usine 80 Hz

Ondulation résiduelle < 1.3 Vpp Niveau réglable 0…400 mA

Fusible Retardé Ajusté à l’usine 180 mA

Courant à vide Environ 30 mA Dérive de température <1 % bei ∆T = 40 °C
Courant absorbé
maximal Courant à vide + 2,5 A par électro-aimant Entrée de validation 1 Entrée high-active
Entrée consigne 1 entrée non différentielle
Tension / courant (commutable par paramètre) Niveau de commutation high 1/2 VCC +2V
0...+ 10V ou 0/4...20mA
Niveau de commutation low 1/2 VCC -2V

Rampes Réglable 0…500 s

Interface IO-Link Ligne de données C/Q, COM2 = 38,4 kBaud

Utilisable en tant qu’entrée de fréquence Utiliser Master type B
(fréquence 5...5000 Hz) ou en tant qu’entrée
PWM (detection automatique de fréquence) Bluetooth Low Energy avec protection des accès
ou digital
dig. niveau de commutation high >3V Contient FCC ID: QOQ11
dig. niveau de commutation low <0.8V
Bus de terrain (option) CANopen (sur demande)

J1939 (sur demande)

LEDs Fonction vert

Résolution 12 bit Bluetooth bleu
Résistance d’entrée Entrée en tension >100 kΩ
Charge pour courant d’entrée = 124 Ω IO-Link vert
Tension de sortie 5 VDC
stabilisée Charge maximale 20 mA Erreur rouge

Alimentation avec IO-Link

electro-aimant isolation galvanique par P24/N24

Courant él.-aimant CEM 2014/53/EU (Radio Equipment Directive)

• Courant min Imin Réglable 0…Imax mA ETSI EN 300 328
• Courant max Imax Ajusté à l’usine 50 mA
47 CFR, Part 15 / ICES-003
Réglable Imin ...2500 mA
MTS35/19x50-..-12, Ajusté à l’usine 1360 mA ETSI EN 301 489-1 / 301 489-17

MTS35/19x50-..-24, Ajusté à l’usine 680 mA Immunité EN 61 000-6-2

Emission au brouillage EN 61 000-6-4

MTS45/23x50-..-12, Ajusté à l’usine 1490 mA
MTS45/23x50-..-24, Ajusté à l’usine 780 mA
MTS60/31x72-..-12, Ajusté à l’usine 2290 mA
MTA60/31x72-..-12, Ajusté à l’usine 2290 mA
MTS60/31x72-..-24, Ajusté à l’usine 1140 mA
MTA60/31x72-..-24, Ajusté à l’usine 1140 mA

SCHEMA BLOC

X2-1

M12 Internal Supply PWM Solenoid
Connector pins supply A/D X2-2

1 L+

I: P24 *1) Dig
2 A: Command U/I/D A/D
CAN
C/J: CAN_Low Rx/Tx

3 L-

4 I: IO-Link C/Q
A/C/J: Enable

A: Stab.Out *1) BLE 4x
5 I: N24 FLASH

C/J: CAN_High RAM

Wandfluh AG *1) fix selection according to type code Illustrations indicatives Feuille no.
Postfach Modifications réservées 1.1-332F 2/4
CH-3714 Frutigen Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Edition 21 20
