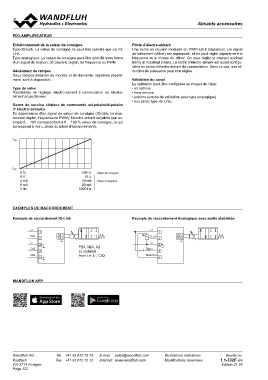

Page 122 - Softbound_Edition_19_fr

AimanEtlsecatcroc-easismoairnets

PD3-AMPLIFICATEUR Pilote d’électro-aimant
Une sortie en courant modulée en PWM est à disposition. Un signal
Echelonnement de la valeur de consigne de battement (dither) est superposé, et on peut régler séparément la
Type IO-Link: La valeur de consigne ne peut être spécifié que via IO- fréquence et le niveau du dither. On peut régler le courant minimal
Link. (Imin) et maximal (Imax). La sortie d’électro-aimant est aussi configu-
Type analogique: La valeur de consigne peut être spécifié sous forme rable en sortie d’électro-aimant de commutation. Dans ce cas, une ré-
d’un signal de tension, de courant, digital, de fréquence ou PWM. duction de puissance peut être réglée.

Générateur de rampes Validation du canal
Deux rampes linéaires de montée et de descente, réglables séparé-
ment, sont à disposition. La validation peut être configurée au moyen de l’App:

Type de valve • en service
Possibilités de réglage: électro-aimant à commutation ou électro-
aimant proportionnel. • hors service

Genre de service «Valeur de commande unipolaire/bipolaire • externe (entrée de validation avec type analogique)
(1 électro-aimant)»
En dépendance d’un signal de valeur de consigne (IO-Link, tension, • bus (avecLt+ype IO-Link) X2-1
courant, digital, fréquence ou PWM), l’électro-aimant est piloté (par ex- X2-2
emple 0….10V correspondent à 0….100 % valeur de consigne, ce qui 1
correspond à Imin....Imax du pilote d’électro-aimant). P24

2

L-
3

C/Q
4

N24
5

L+ X2-1
1 X2-2

0% 100 % Valeur de consigne 0..10V/0..+10V 2
0V 10 V Valeur analogique 0/4..20mA 3
4 mA
0 mA 20 mA L-
5 Hz 20 mA
5000 Hz Dig.In
4

5

EXEMPLES DE RACCORDEMENT Exemple de raccordement Analogique avec sortie stabilisée
Exemple de raccordement IO-Link

L+ X2-1 L+ X2-1
1 X2-2 1 X2-2

P24 P24, N24, X2 0..5V 2
2 el. isolated L-
from L+, L-, C/Q
L- 3
3 Dig.In

C/Q 4
4 Stab.Out

N24 5
5

WANDFLUH APP

L+ X2-1
1 X2-2

0..10V/0..+10V 2
0/4..20mA 3

L-

Dig.In
4

5
