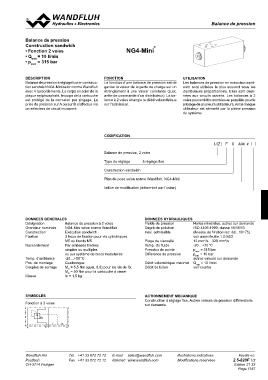

BBalaalnancecse de pression

Balance de pression ®
Construction sandwich
• Fonction 2 voies NG4-Mini
• Qmax = 10 l/min
• pmax = 315 bar

DESCRIPTION FONCTION UTILISATION
Balance de pression à réglage fixe en construc- La fonction d’une balance de pression est de Les balances de pression en exécution sand-
tion sandwich NG4-Mini selon norme Wandfluh garder la valeur de la perte de charge sur un wich sont utilisées le plus souvent sous les
avec 4 raccordements. Le corps en acier de la étranglement à une valeur constante (p.ex. distributeurs proportionnels. Elles sont desti-
plaque est phosphaté, le corps de la cartouche arête de commande d’un distributeur). La ba- nées aux circuits ouverts. Les balances à 2
est protégé de la corrosion par zingage. La lance à 2 voies étrangle le débit volumétrique voies peuvent être montées en parallèle pour le
prise de pression sur A ou sur B s’effectue via sur l’admission. pilotage de plusieurs utilisateurs. Ainsi chaque
un sélecteur de circuit incorporé. utilisateur est alimenté par la pleine pression
du système.

CODIFICATION

U Z F S A04 #

Balance de pression, 2 voies

Type de réglage à réglage fixe

Construction sandwich

Plan de pose selon norme Wandfluh, NG4-Mini

Indice de modification (déterminé par l’usine)

20 Ø 5.5

DONNEES GENERALES UZFSA04 DONNEES HYDRAULIQUES

Désignation Balance de pression à 2 voies Fluide de pression Huiles minérales, autres sur demande

Grandeur nominale NG4-Mini selon norme Wandfluh Degré de pollution ISO 4406:1999, classe 18/16/13
40
14 40Construction Exécution sandwich 24 max. admissible (finesse de filration rec. ß6...10≥75)
16
Fixation 3 trous de fixation pour vis cylindriques voir aussi feuille 1.0-50/2

M5 ou tirants M5 Plage de viscosité 12 mm2/s…320 mm2/s

Racc4.o2rdement10 Par embases filetées 14.2 Temp. du fluide -20…+70 °C
simple11s0ou multiples
Pression de pointe pmax = 315 bar
27 ou sur système de blocs modulaires Différence de pression pDiff. = 10 bar
-20…+50 °C autres valeurs sur demande
Temp. d’ambiance

Pos. de montage Quelconque Débit volumétrique maximal Qmax = 10 l/min

Couples de serrage MD = 5,5 Nm (qual. 8.8) pour les vis de fix. Débit de fuites voir courbe
MD = 50 Nm pour la cartouche à visser
P

Masse A mB = 1,5 kg

T T0 24

SYMBOLES 14 ACTIONNEMENT MECANIQUE
Construction à réglage fixe. Autres valeurs de pression différentielle
28 sur demande.

Fonction à 2 voies

A PT B A PT B

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 2.5-820F 1/2
CH-3714 Frutigen Edition 21 33
