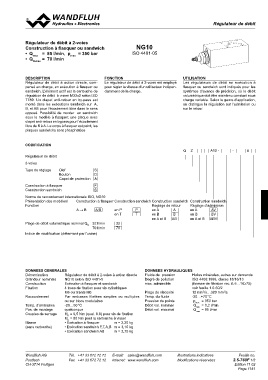

RRégéguulaltaetueursr de débit
Régulateur de débit à 2-voies NG10
Construction à flasquer ou sandwich
• Qmax = 85 l/min, pmax = 350 bar ISO 4401-05
• QN max = 70 l/min
DESCRIPTION FONCTION UTILISATION
Régulateur de débit à action directe, com- Le régulateur de débit à 2-voies est employé Les régulateurs de débit en exécution à
pensé en charge, en exécution à flasquer ou pour régler la vitesse d’un utilisateur indépen- flasquer ou sandwich sont indiqués pour les
sandwich. L’élément actif est la cartouche de damment de la charge. systèmes d’avance de précision, où le débit
régulation de débit à visser M33x2 selon ISO volumétrique doit être maintenu constant sous
7789. Un clapet anti-retour en by-pass est charge variable. Selon le genre d’application,
monté dans les exécutions sandwich sur A, on distingue la régulation sur l’admission ou
B, et AB pour l’écoulement libre dans le sens sur le retour.
opposé. Possibilité de monter en sandwich
sous le modèle à flasquer, une plaque avec
clapet anti-retour en bypass pour l’écoulement
libre de B à A. Le corps à flasquer est peint, les
plaques sandwichs sont phosphatées
CODIFICATION QZ A10 - - #
Régulateur de débit
2-voies
Type de réglage Clef S
Bouton D
Capot de protection A
Construction à flasquer F
Construction sandwich S
Norme de raccordement internationale ISO, NG10
Présentation des modèles/ Construction à flasquer Construction sandwich Construction sandwich Construction sandwich
Fonction Réglage de retour Réglage d’admission
A → B A/B en P P en A A en A AV
en T T en B B en B BV
en A et B AB en A et B ABV
Plage de débit volumétrique nominal QN 32 l/min 32
70 l/min 70
Indice de modification (déterminé par l'usine)
DONNEES GENERALES DONNEES HYDRAULIQUES
Dénomination Régulateur de débit à 2-voies à action directe Fluide de pression Huiles minérales, autres sur demande
Grandeur nominale NG10 selon ISO 4401-5 Degré de pollution ISO 4406:1999, classe 18/16/13
Construction Exécution à flasquer et sandwich max. admissible (finesse de filtration rec. ß 6…10≥75)
Fixation 4 trous de fixation pour vis cylindriques voir feuille 1.0-50/2
M6 ou tirants M6 Plage de viscosité 12 mm2/s…320 mm2/s
Raccordement Par embases filetées simples ou multiples Temp. du fluide -20…+70 °C
ou sur blocs modulaires Pression de pointe pmax = 350 bar
Débit vol. nominal Qmin = 0,2 l/min
Temp. d’ambiance -20…50 °C Débit vol. maximal Qmax = 85 l/min
Pos. de montage quelconque
Couples de serrage MD = 9,5 Nm (qual. 8.8) pour vis de fixation
Masse MD = 80 Nm pour la cartouche à visser
• Exécution à flasquer m = 2,20 kg
(sans cartouche) • Exécution sandwich P,T,A,B m = 3,10 kg
• Exécution sandwich AB m = 3,75 kg
Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 2.5-760F 1/3
CH-3714 Frutigen Edition 11 02
