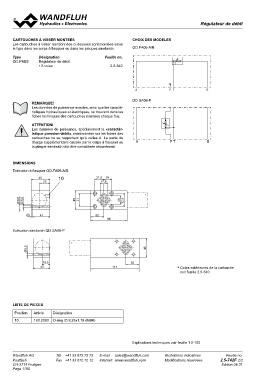

RRégéguulaltaetueursr de débit

CARTOUCHES à VISSER mONTEES CHOIx DES mODELES
Les cartouches à visser mentionnées ci-dessous sont montées selon QD.FA06-A/B

le type dans les corps à flasquer ou dans les plaques sandwich.

Type Désignation Feuille no.
QD.PM22 Régulateur de débit 2.5-540

• 3-voies

REmARQUE! A PT B
Les données de puissance exactes, ainsi que les caracté-
ristiques hydrauliques et électriques, se trouvent dans les QD.SA06-P PT B
fiches techniques des cartouches montées chaque fois.
A * Cotes extérieures de la cartouche
ATTENTION!
Les données de puissance, spécialement la «caractér- voir feuille 2.5-540
istique pression-débit», mentionnées sur les fiches des
cartouches ne se rapportent qu’à celles-ci. La perte de
charge supplémentaire causée par le corps à flasquer ou
la plaque sandwich doit être considérée séparément.

DImENSIONS

Exécution à flasquer QD.FA06-A/B

45 10 21,5 19
25 17,8

Ø 9,5 *
Ø 5,5
45
(4) 41 32 31
88 21
Exécution sandwich QD.SA06-P 32,5
45
*
Ø5,5

18,5 32
40 117

LISTE DE PIECES

Position Article Désignation
10
160.2093 O-ring ID 9,25x1,78 (NBR)

A PT B Explications techniques voir feuille 1.0-100

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 2.5-742F 2/2
CH-3714 Frutigen Edition 08 31
