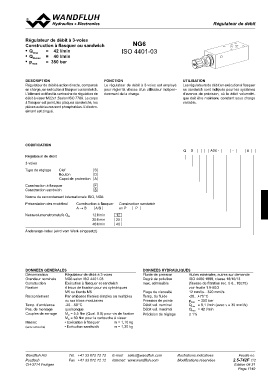

RRégéguulaltaetueursr de débit

Régulateur de débit à 3-voies NG6
ISO 4401-03
Construction à flasquer ou sandwich
• Qmax
• QN max = 42 l/min
• pmax = 40 l/min
= 350 bar

DESCRIPTION FONCTION UTILISATION
Régulateur de débit à action directe, compensé Le régulateur de débit à 3-voies est employé Les régulateurs de débit en exécution à flasquer
en charge, en exécution à flasquer ou sandwich. pour régler la vitesse d’un utilisateur indépen- ou sandwich sont indiqués pour les systèmes
L’élément actif est la cartouche de régulation de damment de la charge. d’avance de précision, où le débit volumétri-
débit à visser M22x1,5selon ISO 7789. Le corps que doit être maintenu constant sous charge
à flasquer est peint, les plaques sandwichs, les variable.
pièces extérieures sont phosphatées. L’électro-
aimant est zingué.

CODIFICATION

QD A06 - - #

Régulateur de débit

3-voies

Type de réglage Clef S

Bouton D

Capot de protection A

Construction à flasquer F
Construction sandwich S

Norme de raccordement internationale ISO, NG6

Présentation des modèles/ Construction à flasquer Construction sandwich

A → B A/B en P P

Nennvolumenstromstufe QN 12 l/min 12
25 l/min 25
40 l/min 40

Änderungs-Index (wird vom Werk eingesetzt)

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Régulateur de débit à 3-voies Fluide de pression Huiles minérales, autres sur demande

Grandeur nominale NG6 selon ISO 4401-03 Degré de pollution ISO 4406:1999, classe 18/16/13

Construction Exécution à flasquer et sandwich max. admissible (finesse de filtration rec. ß 6...10≥75)

Fixation 4 trous de fixation pour vis cylindriques voir feuille 1.0-50/2

M5 ou tirants M5 Plage de viscosité 12 mm2/s…320 mm2/s

Raccordement Par embases filetées simples ou multiples Temp. du fluide -20…+70 °C

ou sur blocs modulaires Pression de pointe pmax = 350 bar
Débit vol. nominal Qmin = 0,1 l/min (avec ν = 30 mm2/s)
Temp. d’ambiance -20…50 °C Débit vol. maximal Qmax = 42 l/min

Pos. de montage quelconque

Couples de serrage MD = 5,5 Nm (Qual. 8.8) pour vis de fixation Précision de réglage ≤ 1%
Masse:
MD = 50 Nm pour la cartouche à visser

• Exécution à flasquer m = 1,10 kg

(sans cartouche) • Exécution sandwich m = 1,30 kg

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 2.5-742F 1/2
CH-3714 Frutigen Edition 08 31
