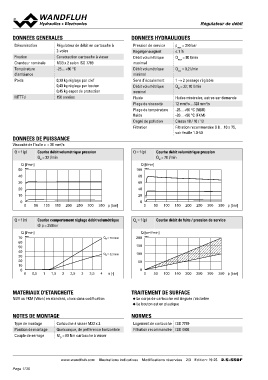

RRéégguullaatteeuurr ddee ddéébbiitt

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Régulateur de débit en cartocuhe à Pression de service pmax = 350 bar
2-voies ≤1%
Fixation Construction cartouche à visser Regelgenauigkeit Qmax = 80 l/min
Grandeur nominale M33 x 2 selon ISO 7789
Température -25…+90 °C Débit volumétrique Qmin = 0,2 l/min
d’ambiance maximal
Poids 0,39 kg réglage par clef 1 → 2 passage réglable
0,40 kg réglage par bouton Débit volumétrique QN = 32; 70 l/min
MTTFd 0,45 kg capot de protection minimal
150 années Huiles minérales, autres sur demande
Sens d’écoulement 12 mm2/s…320 mm2/s
-25…+90 °C (NBR)
Débit volumétrique -20…+90 °C (FKM)
nominal Classe 18 / 16 / 13
Filtration recommandée ß 6…10 ≥ 75,
Fluide voir feuille 1.0-50

Plage de viscosité

Plage de température
fluide

Degré de pollution

Filtration

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

Q = f (p) Courbe débit volumétrique pression Q = f (p) Courbe débit volumétrique pression
QN = 32 l/min QN = 70 l/min

Q [l/min] Q [l/min]
50 K0821 100 K0915

40 80

30 60

20 40

10 20

0 0
0 50 100 150 200 250 300 350 p [bar] 0 50 100 150 200 250 300 350 p [bar]

Q = f (n) Courbe comportement réglage débit volumétrique QL = f (p) Courbe débit de fuite / pression de service
@ p = 350bar

Q [l/min] Q [cm3/min]
200 K0913
70 K0914 QN = 70 l/min 150
60 100

50 50
0
40 QN = 32 l/min 0 50 100 150 200 250 300 350 p [bar]
30

20

10

0
0 0,5 1 1,5 2 2,5 3 3,5 4 n [-]

MATERIAUX D'ETANCHEITE TRAITEMENT DE SURFACE

NBR ou FKM (Viton) en standard, choix dans codification ◆ Le corps de cartouche est zinguée / nickelée
◆ Le bouton est en plastique
NOTES DE MONTAGE
NORMES
Type de montage Cartouche à visser M33 x 2
Position de montage Quelconque, de préférence horizontale Logement de cartouche ISO 7789
Couple de serrage MD = 80 Nm cartouche à visser Filtration recommandée ISO 4406

www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 19 25 2.5-550F
