P. 1125

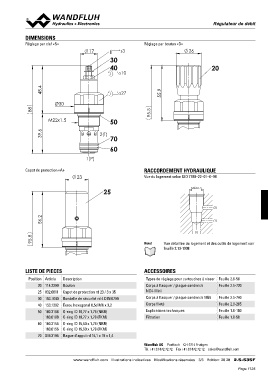

DIMENSIONS Réglage par bouton «D» RRéégguullaatteeuurr ddee ddéébbiitt
Réglage par clef «S» 26 20
17 s3
30
40
s10
48.4 s27 95.5
55.9
Ø30
88
M22x1.539.6 50
Capot de protection «A» 2(T) RACCORDEMENT HYDRAULIQUE
70 Vue du logement selon ISO 7789–22–01–0–98
60
M22x1.5
1(P)
23
25
95.8 Note! (2)
56.2 (1)
(1)
Vue détaillée du logement et des outils de logement voir
feuille 2.13-1008
LISTE DE PIECES ACCESSOIRES
Position Article Description Types de réglage pour cartouches à visser Feuille 2.0-50
20 114.2299 Bouton Feuille 2.5-720
Corps à flasquer / plaque sandwich
25 032.0611 Capot de protection rd 23 / 3 x 35 NG4-Mini Feuille 2.5-740
30 193.1040 Rondelle de sécurité rd 4 DIN 6799 Corps à flasquer / plaque sandwich NG6
40 153.1302 Écrou hexagonal 0,5d M6 x 3,2 Corps fileté Feuille 2.9-205
Explications techniques Feuille 1.0-100
50 160.2188 O-ring ID 18,77 x 1,78 (NBR) Filtration Feuille 1.0-50
160.6188 O-ring ID 18,77 x 1,78 (FKM)
60 160.2156 O-ring ID 15,60 x 1,78 (NBR)
160.6156 O-ring ID 15,60 x 1,78 (FKM)
70 049.3196 Bague d'appui rd 16,1 x 19 x 1,4
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 3/3 Edition: 20 28 2.5-535F
