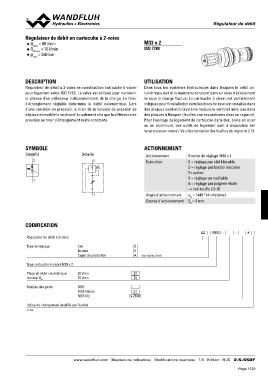

RRéégguullaatteeuurr ddee ddéébbiitt

Régulateur de débit en cartocuhe à 2-voies M33 x 2
pQQmmNaamxxa==x =3850700l/bml/amirnin
◆ ISO 7789
◆
◆

DESCRIPTION UTILISATION

Régulateur de débit à 2-voies en construction cartouche à visser Dans tous les systèmes hydrauliques dans lesquels le débit vo-
pour logement selon ISO 7789. La valve est utilisée pour maintenir lumétrique doit être maintenu constant dans un sens d'écoulement
la vitesse d'un utilisateur indépendamment de la charge. Le tiroir lorsque la charge fluctue. La cartouche à visser est parfaitement
d'étranglement réglable détermine le débit volumétrique. Lors indiquée pour l'installation dans les blocs forés et est installée dans
d’une variation de pression, le tiroir de la balance de pression se des plaques sandwich (système modulaire vertical) ainsi que dans
déplace et modifie la section d’écoulement afin que la différence de des plaques à flasquer (feuilles correspondantes dans ce registre).
pression au tiroir d'étranglement reste constante. Pour l'usinage du logement de cartouche dans des blocs en acier
ou en aluminium, des outils de logement sont à disposition (en
location ou en vente). Veuillez consulter les feuilles du registre 2.13.

SYMBOLE Détaillé ACTIONNEMENT Broche de réglage M10 x 1

Simplifié 2 Actionnement S = réglage par clef blocable
Exécution D = réglage par bouton blocable
2 1 En option:
Angle d’actionnement K = réglage verrouillable
1 Course d’actionnement G = réglage par poignée étoile
→ voir feuille 2.0-50

ab = 1440 ° (4 rotations)
Sb = 4 mm

CODIFICATION

QZ PM33 - - #

Régulateur de débit à 2-voies

Type de réglage Clef S
Bouton D
Capot de protection A (voir feuille 2.0-50)

Type cartouche à visser M33 x 2 32
70
Plage de débit volumétrique 32 l/min
nominal QN 70 l/min D1
y-Z604
Matière des joints NBR
FKM (Viton)
NBR 872

Indice de changement (modifié par l’usine)

2.5-550

www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 19 25 2.5-550F
