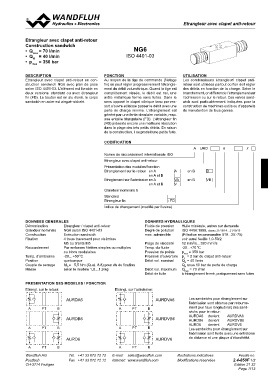

EEtrtarnangglelueursr avec clapet anti-retour

Etrangleur avec clapet anti-retour NG6
Construction sandwich
• Qmax = 70 l/min ISO 4401-03
• QN = 40 l/min
• pmax = 350 bar

DESCRIPTION FONCTION UTILISATION
Etrangleur avec clapet anti-retour en con- Au moyen de la tige de commande (filetage Les combinaisons étrangleur/ clapet anti-
struction sandwich NG6 avec plan de pose fin) on peut régler progressivement l’étrangle- retour sont utilisées partout où l’on doit régler
selon ISO 4401-03. L’élément est livrable en ment du débit volumétrique. Quand la tige est des débits en fonction de la charge. Selon le
deux versions: standard ou avec étrangleur complètement vissée, le débit est nul, une branchement, on différencie l’étranglement sur
fin (FD). Le bouton est en alu éloxé, le corps arête métallique ferme sans fuites. Dans le l’admission ou sur le retour. Ces valves sand-
sandwich en acier est zingué-nickelé. sens opposé le clapet cônique tenu par res- wich sont particulièrement indiquées pour la
sort s’ouvre et laisse passer le débit avec une construction de machines-outils ou d’appareils
perte de charge minime. L’étranglement est de manutention de tous genres.
généré par une fente circulaire variable, resp.
une entaille triangulaire (FD). L’étrangleur fin
(FD) présente encore une meilleure résolution
dans la plage des très petits débits. En raison
de la construction, il se produit une petite fuite.

CODIFICATION

A URD 6 #

Norme de raccordement internationale ISO

Etrangleur avec clapet anti-retour

Présentation des modèles/fonction A en B B
Etranglement sur le retour en A en B VB
VA
en A et B V
Etraglement sur l'admission en A

en A et B

Grandeur nominale 6

Standard - FD
Etrangleur fin

Indice de changement (modifié par l’usine)

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Etrangleur / clapet anti-retour Fluide de pression Huile minérale, autres sur demande

Grandeur nominale NG6 selon ISO 4401-03 Degré de pollution ISO 4406:1999, classe 21/18/14…21/19/15

Construction Exécution sandwich max. admissible (Filtration recommandée ß10...25≥75)

Fixation 4 trous traversant pour vis imbus voir aussi feuille 1.0-50/2

M5 ou tirants M5 Plage de viscosité 12 mm2/s…320 mm2/s

Raccordement Par embases filetées simples ou multiples Temp. du fluide -20...+70 °C

ou blocs modulaires Pression de pointe pmax = 350 bar
Pression d’ouverture pö = 2 bar du clapet anti-retour
Temp. d’ambiance -20…+50 °C Débit vol. nominal QN = 40 l/min
QN sous 10 bar de perte de charge
Position quelconque Débit vol. maximum Qmax = 70 l/min
Débit de fuite à étranglement fermé, pratiquement sans fuites
Couple de serrage MD = 5,5 Nm (Qual. 8.8) pour vis de fixation
Masse selon le modèle 1,8…1,9 kg

PRESENTATION DES MODELES / FONCTION Etrangl. sur l’admission:
Etrangl. sur le retour:

A PT B AURDA6 AURDVA6 Les sandwichs pour étranglement sur
l’admission sont obtenus par retourne-
A PT B AURDB6 A PT B ment (sur l’axe longitudinal) des sand-
wichs pour le retour:
A PT B AURD6 AURDVB6 AURDA6 devient AURDVA6
Wandfluh AG AURDB6 devient AURDVB6
Postfach Tél. +41 33 672 72 72 A PT B AURD6 devient AURDV6
CH-3714 Frutigen Fax +41 33 672 72 12 Les sandwichs pour étranglement sur
AURDV6 l’admission sont livrés avec une entretoise
20 de distance et une plaque d’étanchéité.

A PT B

E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Internet: www.wandfluh.com Modifications réservées 2.4-850F 1/2
Edition 21 32
21,5 19
