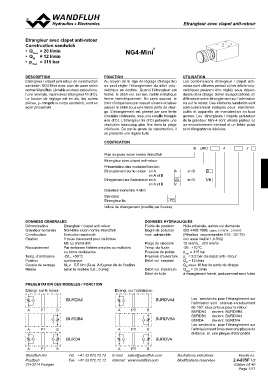

EEtrtarnangglelueursr avec clapet anti-retour

Etrangleur avec clapet anti-retour ®
Construction sandwich
• Qmax = 20 l/min NG4-Mini
• QN = 12 l/min
• pmax = 315 bar

DESCRIPTION FONCTION UTILISATION
Etrangleur / clapet anti-retour en construction Au moyen de la tige de réglage (filetage fin) Les combinaisons étrangleur / clapet anti-
sandwich NG4-Mini avec plan de pose selon on peut régler l’étranglement du débit volu- retour sont utilisées partout où les débits volu-
norme Wandfluh. Livrable en deux exécutions, métrique en continu. Quand l’étrangleur est métriques peuvent être réglés sous dépen-
l’une normale, l’autre avec étrangleur fin (FD). fermé, le débit vol. est nul, l’arête métallique dance de la charge. Selon les applications, on
Le bouton de réglage est en alu, les autres ferme hermétiquement. En sens opposé, le différencie entre étranglement sur l’admission
pièces, y- compris le corps sandwich, sont en tiroir cônique tenu par ressort s’ouvre et laisse ou sur le retour. Ces éléments sandwich sont
acier phosphaté. passer le débit sous une faible perte de char- particulièrement indiqués pour: machines-
ge. L’étranglement est généré par une fente outils et appareils de manutention en tous
circulaire croissante, resp. une entaille triangul- genres. Les étrangleurs / clapets anti-retour
aire (FD). L’étrangleur fin (FD) présente une de la grandeur Mini-4 sont utilisés partout où
résolution beaucoup plus fine dans la plage un encombrement minimal et un faible poids
inférieure. De par le genre de construction, il sont d’importance décisive.
se présente une légère fuite.

CODIFICATION

B URD 4 #

Plan de pose selon norme Wandfluh

Etrangleur avec clapet anti-retour

Présentation des modèles/fonction A en B B
Etranglement sur le retour en A en B VB
VA
en A et B V
Etraglement sur l'admission en A

en A et B

Grandeur nominale 4-Mini

Standard - FD
Etrangleur fin

Indice de changement (modifié par l’usine)

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Etrangleur / clapet anti-retour Fluide de pression Huile minérale, autres sur demande

Grandeur nominale NG4-Mini selon norme Wandfluh Degré de pollution ISO 4406:1999, classe 21/18/14…21/19/15

Construction Exécution sandwich max. admissible (Filtration recommandée ß10...25≥75)

Fixation 3 trous traversant pour vis imbus voir aussi feuille 1.0-50/2

M5 ou tirants M5 Plage de viscosité 12 mm2/s…320 mm2/s

Raccordement Par embases filetées simples ou multiples Temp. du fluide -20...+70 °C

ou blocs modulaires Pression de pointe pmax = 315 bar
Pression d’ouverture pö = 2,2 bar du clapet anti- retour
Temp. d’ambiance -20…+50 °C Débit vol. nominal QN = 12 l/min
QN sous 10 bar de perte de charge
Position quelconque Débit vol. maximum Qmax = 20 l/min
Débit de fuite à étranglement fermé, pratiquement sans fuites
Couple de serrage MD = 5,5 Nm (Qual. 8.8) pour vis de fixation
Masse selon le modèle 0,8…0,9 kg

PRESENTATION DES MODELES / FONCTION Etrangl. sur l’admission: Les sandwichs pour l’étranglement sur
Etrangl. sur le retour: BURDVA4 l’admission sont obtenus en retournant
de 180° ceux prévus pour le retour.
BURDA4 A PT B BURDA4 devient BURDVB4
BURDB4 devient BURDVA4
A PT B BURDVB4 BURD4 devient BURDV4
Les sandwichs pour l’étranglement sur
BURDB4 A PT B l’admission sont livrés avec une plaque de
distance et une plaque d’étanchéité.
A PT B BURDV4

BURD4

A PT B Tél. +41 33 672 72 72 A PT B Illustrations indicatives Feuille no.
Fax +41 33 672 72 12 Modifications réservées 2.4-835F 1/2
