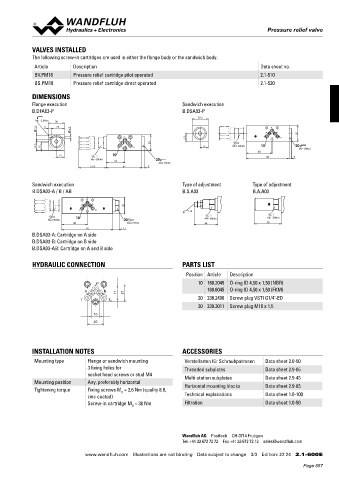

Page 857 - Softbound_Edition_19_en
P. 857

Pressure relief valve
                                                                                               Pressure relief valve


            VALVES INSTALLED
            The following screw-in cartridges are used in either the flange body or the sandwich body.
             Article       Description                                                       Data sheet no.
             BV.PM18       Pressure relief cartridge pilot operated                          2.1-510
             BS.PM18       Pressure relief cartridge direct operated                         2.1-520
            DIMENSIONS
            Flange execution                                     Sandwich execution
            B.DFA03-P                                            B.DSA03-P
                                                                       29.5
             MD= 2.6Nm   30
              7.5    5    25   4.3                                                              P
                                                                                              A   B

                                                                                                          30
                                            P                      15                         T    To
                                           A   B       30
               17.5    15                 T     To                       15        MD= 30Nm  10          20 MD=18Nm
                                                                                            48
                       15               10                                                     80        5
                                 MD=30Nm                20
                                          35
                                                         MD= 18Nm
                                 51.8        67       5

            Sandwich execution                                   Type of adjustment       Type of adjustment
            B.DSA03-A / B / AB                                   B.S.A03                  B.A.A03
                               P
                              A  B
                                              30
                             T    To
                                                                    s4
                            10                                           MD= 30Nm              MD=30Nm
                  MD=30Nm                    30
                            48                MD=18Nm                     44                   50
                                96          11.7
            B.DSA03-A: Cartridge on A side
            B.DSA03-B: Cartridge on B side
            B.DSA03-AB: Cartridge on A and B side
            HYDRAULIC CONNECTION                                 PARTS LIST
                                                                  Position Article  Description

                                   P                                   10 160.2045  O-ring ID 4,50 x 1,50 (NBR)
                                                                          160.6045  O-ring ID 4,50 x 1,50 (FKM)
                               A      B   11  21
                                                                       20 238.2406  Screw plug VSTI G1/4"-ED
                             T         T 0
                                                                       30 239.3011  Screw plug M18 x 1,5
                                  10
                                  20



            INSTALLATION NOTES                                   ACCESSORIES
             Mounting type      Flange or sandwich mounting       Verstellarten für Schraubpatronen  Data sheet 2.0-50
                                3 fixing holes for                Threaded subplates          Data sheet 2.9-05
                                socket head screws or stud M4     Multi-station subplates     Data sheet 2.9-45
             Mounting position  Any, preferably horizontal        Horizontal mounting blocks  Data sheet 2.9-85
             Tightening torque  Fixing screws M  = 2,6 Nm (quality 8.8,
                                            D
                                zinc coated)                      Technical explanations      Data sheet 1.0-100
                                Screw-in cartridge M  = 30 Nm     Filtration                  Data sheet 1.0-50
                                               D




                                                                 Wandfluh AG  Postfach  CH-3714 Frutigen
                                                                 Tel. +41 33 672 72 72  Fax +41 33 672 72 12  sales@wandfluh.com

                               www.wandfluh.com  Illustrations are not binding  Data subject to change  3/3  Edition: 22 24  2.1-600 E
