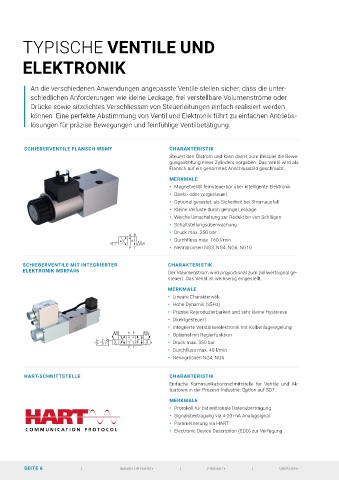

TYPISCHE VENTILE UND


         ELEKTRONIK




            An die verschiedenen Anwendungen angepasste Ventile stellen sicher, dass die unter-
            schiedlichen Anforderungen wie kleine Leckage, frei verstellbare Volumenströme oder
            Drücke sowie sitzdichtes Verschliessen von Steuerleitungen einfach realisiert werden
            können. Eine perfekte Abstimmung von Ventil und Elektronik führt zu einfachen Antriebs-
            lösungen für präzise Bewegungen und feinfühlige Ventilbetätigung.




          SCHIEBERVENTILE FLANSCH WDMF                       CHARAKTERISTIK
                                                             Steuert den Ölstrom und kann damit zum Beispiel die Bewe-
                                                             gungsrichtung eines Zylinders vorgeben. Das Ventil wird als
                                                             Flansch auf ein genormtes Anschlussbild geschraubt.
                                                             MERKMALE
                                                             •  Magnetventil fernsteuerbar über intelligente Elektronik
                                                             •  Direkt- oder vorgesteuert
                                                             •  Optional gerastet, als Sicherheit bei Stromausfall
                                                             •  Kleine Verluste durch geringe Leckage
                                                             •  Weiche Umschaltung zur Reduktion von Schlägen
                                                             •  Schaltstellungsüberwachung
                                                             AB2
                                             AB1             •  Druck max. 350 bar
                                              A B          A B

                                                               b
                                           a   b           a  •  Durchfluss max. 160 l/min
                                        a          b    a           b
                                              P T          P T •  Nenngrössen NG3, NG4, NG6, NG10
         SCHIEBERVENTILE MIT INTEGRIERTER                   CHARAKTERISTIK
         ELEKTRONIK WDRFA06                                 Der Volumenstrom wird proportional zum Sollwertsignal ge-
                                                            steuert. Das Ventil ist werkseitig eingestellt.

                                                            MERKMALE
                                                            •  Lineare Charakteristik
                                                            •  Hohe Dynamik (35Hz)
                                                            •  Präzise Reproduzierbarkeit und sehr kleine Hysterese
                                                            •  Direktgesteuert
                                                            •  Integrierte Verstärkerelektronik mit Kolbenlageregelung
                                              ACB-S
                                              A  B
                                                            •  Optional mit Reglerfunktion
                                           a   0  b
                                  a                   b     •  Druck max. 350 bar
                                              P  T

                                                            •  Durchfluss max. 40 l/min
                                                            •  Nenngrössen NG4, NG6
          HART-SCHNITTSTELLE                                 CHARAKTERISTIK
                                                             Einfache Kommunikationsschnittstelle für Ventile und Ak-
                                                             tuatoren in der Prozess-Industrie. Option auf SD7.
                                                             MERKMALE
                                                             •  Protokoll für bidirektionale Datenübertragung
                                                             •  Signalübertragung via 4-20 mA Analogsignal
                                                             •  Parametrierung via HART
                                                             •  Electronic Device Description (EDD) zur Verfügung
