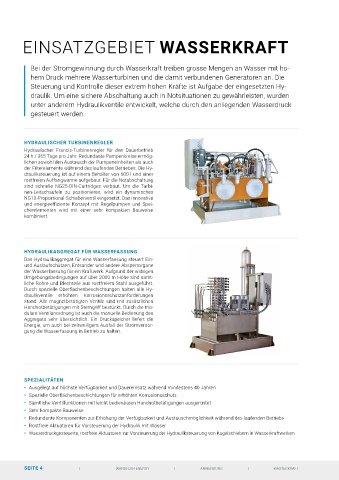

EINSATZGEBIET WASSERKRAFT

Bei der Stromgewinnung durch Wasserkraft treiben grosse Mengen an Wasser mit ho-
hem Druck mehrere Wasserturbinen und die damit verbundenen Generatoren an. Die
Steuerung und Kontrolle dieser extrem hohen Kräfte ist Aufgabe der eingesetzten Hy-
draulik. Um eine sichere Abschaltung auch in Notsituationen zu gewährleisten, wurden
unter anderem Hydraulikventile entwickelt, welche durch den anliegenden Wasserdruck
gesteuert werden.

HYDRAULISCHER TURBINENREGLER
Hydraulischer Francis-Turbinenregler für den Dauerbetrieb
24 h / 365 Tage pro Jahr. Redundante Pumpenkreise ermög-
lichen sowohl den Austausch der Pumpeneinheiten als auch
der Filterelemente während des laufenden Betriebes. Die Hy-
drauliksteuerung ist auf einem Behälter von 600 l und einer
rostfreien Auffangwanne aufgebaut. Für die Notabschaltung
sind schnelle NG25-DIN-Cartridges verbaut. Um die Turbi-
nen-Leitschaufeln zu positionieren, wird ein dynamisches
NG10-Proportional-Schieberventil eingesetzt. Das innovative
und energieeffiziente Konzept mit Regelpumpen und Spei-
cherelementen wird mit einer sehr kompakten Bauweise
kombiniert.

HYDRAULIKAGGREGAT FÜR WASSERFASSUNG
Das Hydraulikaggregat für eine Wasserfassung steuert Ein-
und Auslaufschützen, Entsander und andere Absperrorgane
der Wasserfassung für ein Kraftwerk. Aufgrund der widrigen
Umgebungsbedingungen auf über 2000 m Höhe sind sämt-
liche Rohre und Blechteile aus rostfreiem Stahl ausgeführt.
Durch spezielle Oberflächenbeschichtungen halten alle Hy-
draulikventile erhöhten Korrosionsschutzanforderungen
stand. Alle magnetbetätigten Ventile sind mit zusätzlichen
Handnotbetätigungen mit Sterngriff bestückt. Durch die mo-
dulare Ventilanordnung ist auch die manuelle Bedienung des
Aggregats sehr übersichtlich. Ein Druckspeicher liefert die
Energie, um auch bei zeitweiligem Ausfall der Stromversor-
gung die Wasserfassung in Betrieb zu halten.

SPEZIALITÄTEN
• Ausgelegt auf höchste Verfügbarkeit und Dauereinsatz während mindestens 40 Jahren
• Spezielle Oberflächenbeschichtungen für erhöhten Korrosionsschutz
• Sämtliche Ventilfunktionen mit leicht bedienbaren Handnotbetätigungen ausgerüstet
• Sehr kompakte Bauweise
• Redundante Komponenten zur Erhöhung der Verfügbarkeit und Austauschmöglichkeit während des laufenden Betriebs
• Rostfreie Aktuatoren für Vorsteuerung der Hydraulik mit Wasser
• Wasserdruckgesteuerte, rostfreie Aktuatoren zur Vorsteuerung der Hydrauliksteuerung von Kugelschiebern in Wasserkraftwerken
