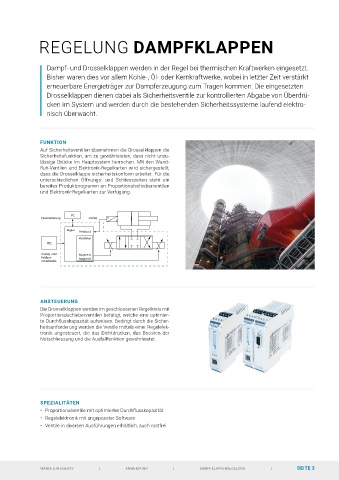

REGELUNG DAMPFKLAPPEN

Dampf- und Drosselklappen werden in der Regel bei thermischen Kraftwerken eingesetzt.
Bisher waren dies vor allem Kohle-, Öl- oder Kernkraftwerke, wobei in letzter Zeit verstärkt
erneuerbare Energieträger zur Dampferzeugung zum Tragen kommen. Die eingesetzten
Drosselklappen dienen dabei als Sicherheitsventile zur kontrollierten Abgabe von Überdrü-
cken im System und werden durch die bestehenden Sicherheitssysteme laufend elektro-
nisch überwacht.

FUNKTION
Auf Sicherheitsventilen übernehmen die Drosselklappen die
Sicherheitsfunktion, um zu gewährleisten, dass nicht unzu-
lässige Drücke im Hauptsystem herrschen. Mit den Wand-
fluh-Ventilen und Elektronik-Regelkarten wird sichergestellt,
dass die Drosselklappe sicherheitskonform arbeitet. Für die
unterschiedlichen Öffnungs- und Schliesszeiten steht ein
bereites Produktprogramm an Proportionalschieberventilen
und Elektronik-Regelkarten zur Verfügung.

PC
Parametrierung analog x
s
Regler
Feedback
Verstärker
PLC
Analog -oder Magnet A
Feldbus- Magnet B
Schnittstelle

ANSTEUERUNG
Die Drosselklappen werden im geschlossenen Regelkreis mit
Proportionalschieberventilen betätigt, welche eine optimier-
te Durchflusskapazität aufweisen. Bedingt durch die Sicher-
heitsanforderung werden die Ventile mittels einer Regelelek-
tronik angesteuert, die das Dichtdrücken, das Boosten der
Notschliessung und die Ausfallfunktion gewährleistet.

SPEZIALITÄTEN
• Proportionalventile mit optimierter Durchflusskapazität
• Regelelektronik mit angepasster Software
• Ventile in diversen Ausführungen erhältlich, auch rostfrei
