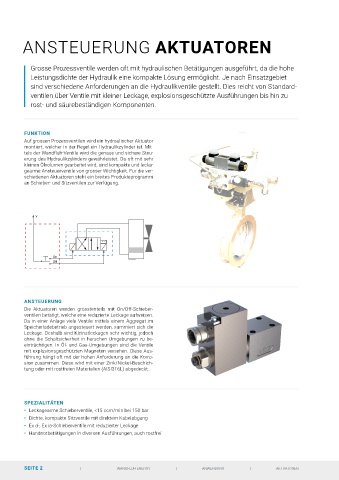

ANSTEUERUNG AKTUATOREN

Grosse Prozessventile werden oft mit hydraulischen Betätigungen ausgeführt, da die hohe
Leistungsdichte der Hydraulik eine kompakte Lösung ermöglicht. Je nach Einsatzgebiet
sind verschiedene Anforderungen an die Hydraulikventile gestellt. Dies reicht von Standard-
ventilen über Ventile mit kleiner Leckage, explosionsgeschützte Ausführungen bis hin zu
rost- und säurebeständigen Komponenten.

FUNKTION
Auf grossen Prozessventilen wird ein hydraulischer Aktuator
montiert, welcher in der Regel ein Hydraulikzylinder ist. Mit-
tels der Wandfluh-Ventile wird die genaue und sichere Steu-
erung des Hydraulikzylinders gewährleistet. Da oft mit sehr
kleinen Ölvolumen gearbeitet wird, sind kompakte und lecka-
gearme Ansteuerventile von grosser Wichtigkeit. Für die ver-
schiedenen Aktuatoren steht ein breites Produkteprogramm
an Schieber- und Sitzventilen zur Verfügung.

V

On
O

ANSTEUERUNG
Die Aktuatoren werden grösstenteils mit On/Off-Schieber-
ventilen betätigt, welche eine reduzierte Leckage aufweisen.
Da in einer Anlage viele Ventile mittels einem Aggregat im
Speicherladebetrieb angesteuert werden, summiert sich die
Leckage. Deshalb sind Kleinstleckagen sehr wichtig, jedoch
ohne die Schaltsicherheit in harschen Umgebungen zu be-
einträchtigen. In Öl- und Gas-Umgebungen sind die Ventile
mit explosionsgeschützten Magneten versehen. Diese Aus-
führung hängt oft mit der hohen Anforderung an die Korro-
sion zusammen. Diese wird mit einer Zink/Nickel-Beschich-
tung oder mit rostfreien Materialien (AISI316L) abgedeckt.

SPEZIALITÄTEN
• Leckagearme Schieberventile, <15 ccm/min bei 150 bar
• Dichte, kompakte Sitzventile mit direktem Kabelabgang
• Ex d-, Ex ia-Schieberventile mit reduzierter Leckage
• Handnotbetätigungen in diversen Ausführungen, auch rostfrei

SEITE 2 | WANDFLUH ENERGY | ANWENDUNG | AKTUATOREN
