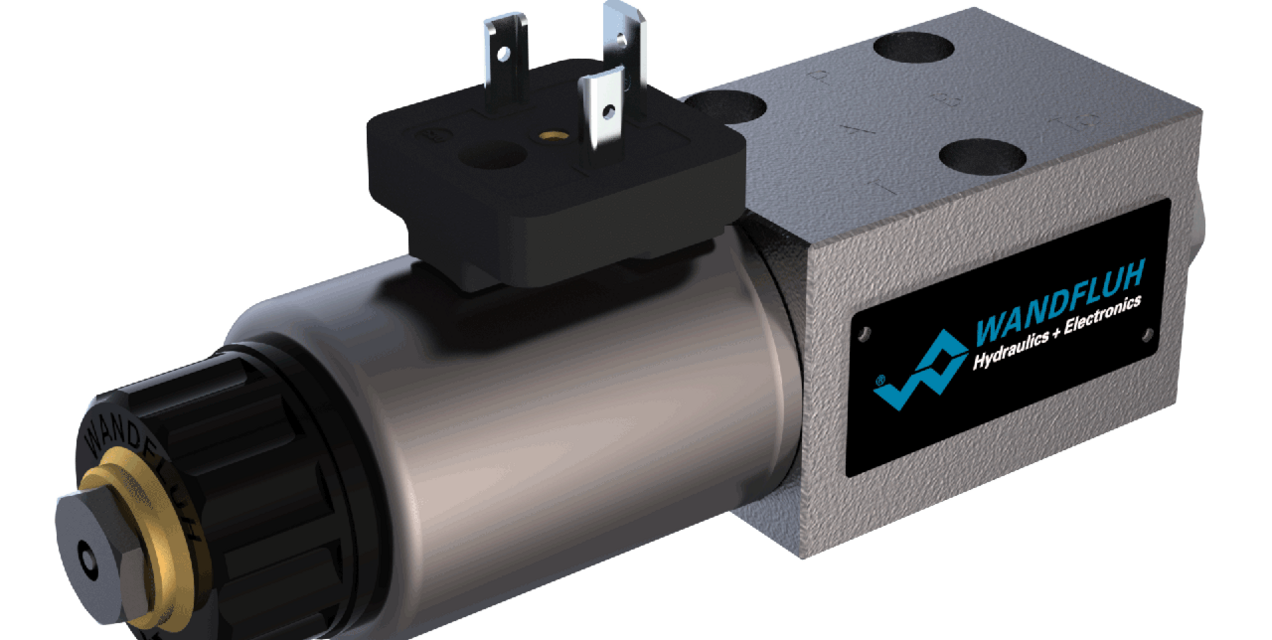

Proportional-Druckregelventil Flansch, NG4 mini
Beschreibung
Direktgesteuertes Proportional-Druckregelventil in Flanschbauart. Proportional zum Magnetstrom nimmt die Magnetkraft a- respektive b-Seitig zu, wobei der Druck im Anschluss B respektive A zunimmt. Das Ventil arbeitet weitgehend unabhängig vom Eingangsdruck. Das Ansteigen des Druckes im Verbraucheranschluss über den eingestellten Wert, z. B. durch einen aktiven Verbraucher, wird verhindert, in dem überschüssiges Öl zum Tank abgeleitet wird. Bei stromlosem Magnet fliesst Öl frei vom Verbraucheranschluss zum Tank. Zur Ansteuerung stehen Wandfluh-Proportional-Verstärker zur Verfügung (siehe Register 1.13).
Anwendung
Dieses Druckregelventil wird als Vorsteuerventil für proportional Schieberventile NG10 (WV_FA10) verwendet. Die elektrische Fernsteuerbarkeit des Ventils ermöglicht in Verbindung mit Prozesssteuerungen wirtschaftliche Lösungen mit wiederholbaren Abläufen.
Kernfakten
Flanschbauart
- direktgesteuert
- Qmax = 4 l/min
- pmax = 350 bar
- pN red max = 25 bar
