2-Wege Einbauventile

Die kompakte Lösung mit hoher Leistungsdichte



Kompakte Logikelemente für hohe Volumenströme bei geringem Druckverlust Δp

In Anlagen ab einer bestimmten Grösse, wie zum Beispiel in der Aluminiumverarbeitung in Form von Giesspressen mit Nachdrucksystemen, in den Öffnungsmechanismen grosser Schiffsluken, in grossen Lastenaufzügen oder Kränen, werden leistungsstarke hydraulische Systeme benötigt. Um diese anspruchsvollen Aufgaben in effizienter Geschwindigkeit zu bewältigen, ist eine entsprechend leistungsfähige Ventiltechnik erforderlich, die trotz der hohen Durchflussmengen eine präzise Regelung und Feinfühligkeit bietet.



C_ENxx Produktfamilie

Kontaktieren Sie uns für weitere Informationen zu Produktdetails, Preisen und kurzen Lieferzeiten.









Infos anfordern

Vorteile und Nutzen

Hoher Durchfluss auf kleinstem Raum

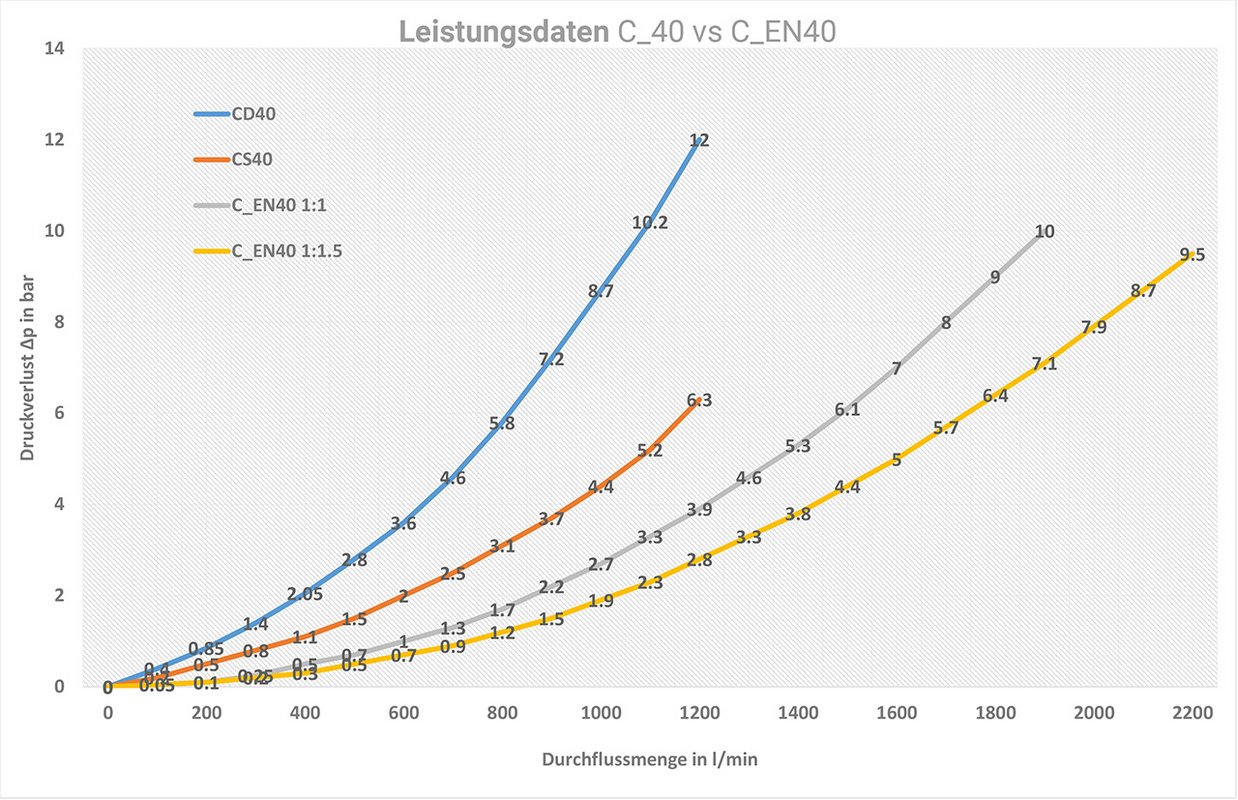

2-Wege-Einbauventile sind besonders kompakte Logikelemente für die Blockbauweise. Sie ermöglichen es, eine Vielzahl von hydraulischen Funktionen für eine High-Flow-Anwendung auf kleinstem Raum innerhalb eines Steuerblocks zu realisieren. Bei der Konstruktion der neuen Ventilserie stand dann auch modernste Software zur Strömungssimulation im Einsatz, was zu einer optimierten Geometrie der Ventile führte. Dank der neuen Ventilkonstruktion konnte, im Vergleich zu den Vorgängermodellen, praktisch eine Verdoppelung der Durchflussmenge bei gleichbleibendem Druckverlust Δp erreicht werden.



Leistungsstark und einsetzbar bis 630 bar

Das Programm der 2-Wege-Einbauventile in den Nenngrössen NG16, NG25, NG32, NG40 wurde um eine zusätzliche Nenngrösse NG50 ergänzt. Diese Baureihe zeichnet sich durch eine dreiteilige Konstruktion aus, wodurch eine höhere Druckbeständigkeit erreicht wird. Die neue Baureihe ist dann auch für einen Systemdruck von bis zu 630 bar (9.000 psi) im Betrieb zugelassen, wie er in Anwendungen wie Pressen oder Druckgussanlagen zum Einsatz kommt. Diese deutlich höhere Leistungsdichte der neuen Ventile ermöglicht es letztlich, noch kompakter zu bauen und bei der Auslegung eines Hydraulikkreises mit einer kleineren Nenngrösse zu planen. Das Ergebnis sind noch kleinere, effizientere und vor allem deutlich leichtere Steuerblöcke im Vergleich zum bisherigen Markt.







Factsheet

Grosse Auswahl an Ventilen verfügbar

Mit der neuen Baureihe von Wandfluh können hydraulische Logikmodule mit einem Systemdruck von 630 bar und bis zu einem maximalen Durchfluss von 2.360 l/min (bei ∆p von 5 bar) platz- und gewichtssparend in einem Block zu einer komplexen Schaltung kombiniert werden. Der modulare Aufbau der einzelnen Ventilteile und die Verwendung geeigneter Deckel- und Vorsteuerventilkombinationen ermöglichen eine Vielzahl unterschiedlicher Funktionen. Dank eines geringen Druckverlusts ∆p ist diese Art der Schaltung sehr effizient und hat im Vergleich zu einer konventionellen Hydrauliklösung nur wenige Schnittstellen, an denen eine Leckage nach aussen überhaupt möglich wäre.

Bezeichnung Druck Durchfluss
C_EN16 630 bar 270 l/min
C_EN25 630 bar 600 l/min
C_EN32 630 bar 980 l/min
C_EN40 630 bar 1,620 l/min
C_EN50 630 bar 2,360 l/min

Daten zum Volumenstrom bei ∆p von 5 bar





C_ENxx Ventile



C_EN16
C_EN25
C_EN32
C_EN40
C_EN50
Funktionen

Die Ventile sind in den zwei unterschiedlichen Grundausführungen als sitzdichte Schalt- und Druckfunktion verfügbar. Die Schaltfunktion ist mit verschiedenen Öffnungsverhältnissen erhältlich und kann durch Kolben mit Rückschlagfunktion, Dämpfungsnase oder Dichtung ergänzt werden. Durch den modularen Aufbau der Ventil-Einzelteile und dem Einsatz entsprechender Deckel- und Vorsteuerventil-Kombinationen ist es möglich, eine Vielzahl unterschiedlicher Funktionen zu erhalten. Dazu gehören beispielsweise Wegeventile mit Start-, Stopp- und Richtungssteuerung oder Druckventile für Druckbegrenzung, Druckentlastung, Druckfolge und Entladefunktion oder Rückschlagventile.

Die verschiedenen «Funktionen», «Flächenverhältnisse» und «Typenausführungen» können den einzelnen Datenblättern entnommen werden.



Broschüre

Steuerdeckel

Die Bohrung mit dem 2-Wege-Einbauventil wird mit einem sogenannten Steuerdeckel verschlossen. Darauf befindet sich ein Vorsteuerventil, das die Funktion der Hydraulikschaltung bestimmt. Aufgrund der hohen Variantenvielfalt der Hydrauliksysteme in den verschiedenen Anwendungsbereichen gibt es eine grosse Auswahl an Vorsteuerventilen. Diese reichen von einfachen Drosselventilen über gedämpfte Stromregelventilen bis hin zu lastkompensierten, sitzdichten Stromregelventilen. Eine grosse Auswahl an Proportionalventilen gewährleistet zudem ein feinfühliges Heben und Senken von schweren Lasten in jeder Betriebsart.





Steuerdeckel

Deckel für Wege-Funktion
Deckel für Druckfunktion
Deckel für Sperrfunktion

Merkmale

Im Vergleich zu herkömmlichen Einbauventilen oder zu Wettbewerbsprodukten auf dem Hydraulikmarkt zeichnen sich die C_ENxx Einbauventile durch folgende Merkmale aus:

  • Hoher maximaler Druck bis zu 630 bar
  • Max. Durchfluss bis zu 2.360 l/min
  • Geringer Druckverlust (Δp)
  • Viele Funktionen möglich
  • Kompakte Blockbauweise
  • Hohe Leistungsdichte
  • Geringes Gewicht

Mobile

Offshore

Metall- und Kunststoffguss

Biegen und pressen

2-Wege-Einbauventile werden typischerweise in verschiedenen Anwendungen eingesetzt, bei denen eine hohe hydraulische Leistung auf kleinem Raum erforderlich ist. Sie lassen sich sehr einfach in einen Steuerblock integrieren und über ein Vorsteuerventil mit individueller Funktion ansteuern. Ein besonderes Merkmal dieser neuen C_ENxx 2-Wege-Einbauventile ist der geringe Druckverlust auch bei sehr hohen Durchflussraten.
