Unités d'avance sandwich
Description

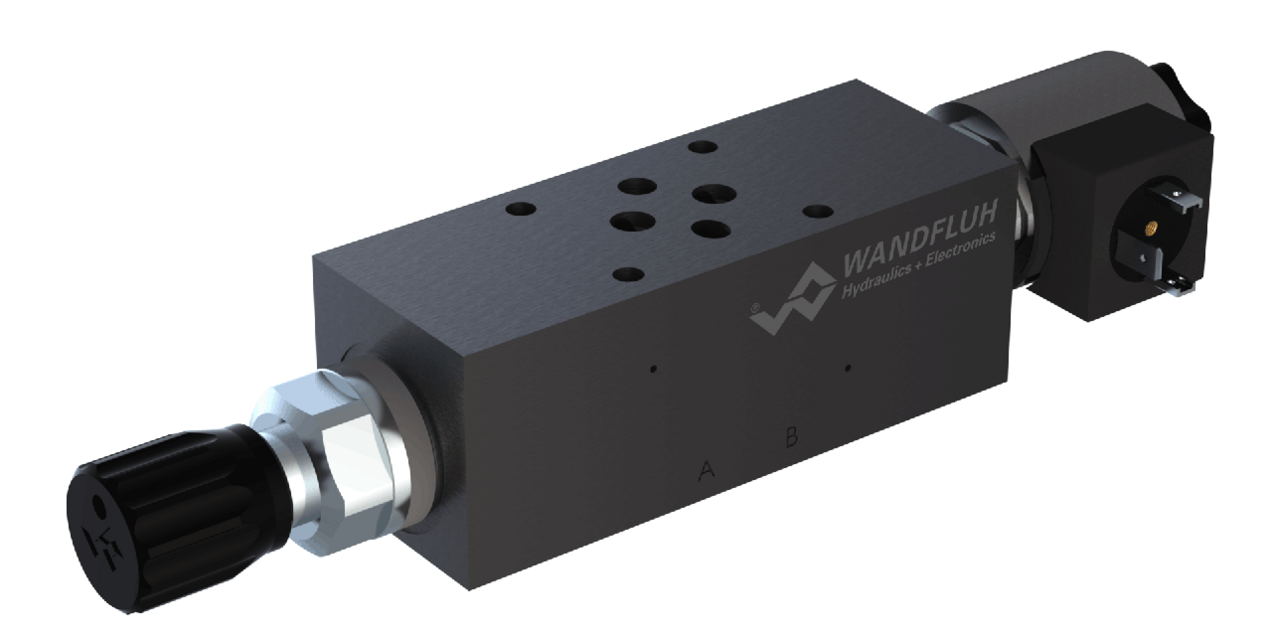

Unité d'alimentation en construction sandwich. En vitesse de rampage, le débit volumétrique est regulé indépendamment de la charge à la valeur réglée manuellement par le régulateur de débit en cartouche à 2-voies. La valve à clapet en cartouche à 2/2-voies est fermée. Lors de l’avance rapide, le débit volumétrique s’écoule via la valve à clapet, en dépendance de la charge et de la pression du système.
Application
Les unités d’avance trouvent des utilisations dans les systèmes hydrauliques nécessitant une commutation électrique avance rapide/ avance lente, comme p.ex. des commandes de positionnement de machines-outils ou des commandes de déplacement de plateformes élévatrices, etc. Par leur construction sandwich, ces unités d’avance peuvent être intégrées comme éléments intermédiaires dans les empilages.
Points clés
Unité d’avance
Construction sandwich
- Qmax = 40 l/min (Vitesse de rampage)
- Qmax = 80 l/min (Vitesse rapide)
- QN max = 40 l/min
- pmax = 350 bar
