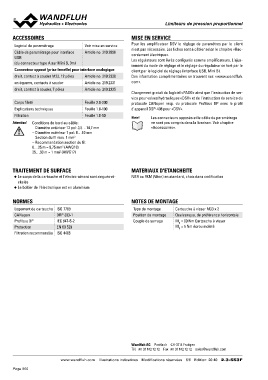

Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel

ACCESSOIRES MISE EN SERVICE

Logiciel de paramétrage Voir mise en service Pour les amplificateur DSV le réglage de paramètres par le client
n'est pas nécessaire. Les fiches sont à câbler selon le chapitre «Rac-
Câble de paramétrage pour interface Article no. 219.2896 cordement électrique».
USB Les régulateurs sont livrés configurés comme amplificateurs. L'ajus-
(du connecteur type A sur Mini B, 3m) tement du mode de réglage et le réglage du régulateur se font par le
client par le logiciel de réglage (interface USB, Mini B).
Connecteur opposé (prise femelle) pour interface analogique Des information complémentaires se trouvent sur: «www.wandfluh.
com».
droit, contact à souder M23, 12 pôles Article no. 219.2330

en équerre, contacts à souder Article no. 219.2331

droit, contact à souder, 7 pôles Article no. 219.2335 Chargement gratuit du logiciel «PASO» ainsi que l'instruction de ser-
vice pour valves hydrauliques «DSV» et de l'instruction de service du
Corps fileté Feuille 2.9-200 protocole CANopen resp. du protocole Profibus DP avec le profil
d'appareil DSP-408 pour «DSV».
Explications techniques Feuille 1.0-100
Filtration Feuille 1.0-50 Note! Les connecteurs opposés et le câble de paramétrage
ne sont pas compris dans la livraison. Voir chapitre
Attention! Conditions de bord au câble: «Accessoires».
– Diamètre extérieur 12 pol: 3,5…14,7 mm
– Diamètre extérieur 7 pol: 8…10 mm
– Section du fil max. 1 mm2
– Recommandation section du fil:
0…25 m = 0,75 mm2 (AWG18)
25…50 m = 1 mm2 (AWG17)

TRAITEMENT DE SURFACE MATERIAUX D'ETANCHEITE

◆ Le corps de la cartouche et l'électro-aimant sont zingués-ni- NBR ou FKM (Viton) en standard, choix dans codification

ckelés

◆ Le boîtier de l'électronique est en aluminium

NORMES NOTES DE MONTAGE

Logement de cartouche ISO 7789 Type de montage Cartouche à visser M33 x 2
CANopen DRP 303-1 Position de montage Quelconque, de préférence horizontale
Profibus DP IEC 947-5-2 Couple de serrage MD = 80 Nm Cartouche à visser
Protection EN 60 529 MD = 5 Nm écrou moleté
Filtration recommandée ISO 4406

Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Illustrations indicatives Modifications réservées 6/6 Edition: 20 40 2.3-553F
