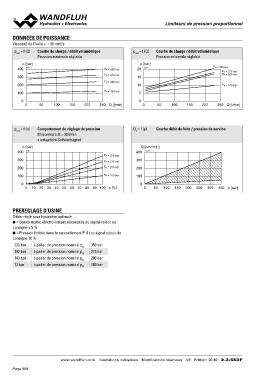

Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel
DONNEES DE PUISSANCE
Viscosité de l'huile u = 30 mm2/s
pred = f (Q) Courbe de charge / débit volumétrique pred = f (Q) Courbe de charge / débit volumétrique
Pression maximale réglable Pression minimale réglable
p [bar]
p [bar] PN = 350 bar 20 K0732_1 PN = 350 bar
400 K0731_1 PN = 275 bar 15 PN = 275 bar
PN = 200 bar 10 PN = 200 bar
300 PN = 100 bar
PN = 100 bar 5
200 0 50 100 150 200 250 Q [l/min]
100 0
0
0 50 100 150 200 250 Q [l/min]
pred = f (n) Comportement du réglage de pression QL = f (p) Courbe débit de fuite / pression de service
Mesurées à Q = 30 l/min
s entspricht Sollwertsignal
p [bar] PN = 350 bar Q [cm3/min]
400 K4102 PN = 275 bar 400 K0734_1
PN = 200 bar 300
300 200
100
200
0
100 PN = 100 bar 0 50 100 150 200 250 300 350 p [bar]
0
0 10 20 30 40 50 60 70 80 90 100 s [%]
PREREGLAGE D’USINE
Dither réglé pour hysterèse optimale
● = Bande morte: électro-aimant désexcités au signal valeur de
consigne < 5 %
■ = Pression limitée dans le raccordement P (1) au signal valeur de
consigne 70 %
233 bar à palier de pression nominal pN 350 bar
192 bar à palier de pression nominal pN 275 bar
143 bar à palier de pression nominal pN 200 bar
72 bar à palier de pression nominal pN 100 bar
www.wandfluh.com Illustrations indicatives Modifications réservées 4/6 Edition: 20 40 2.3-553F
