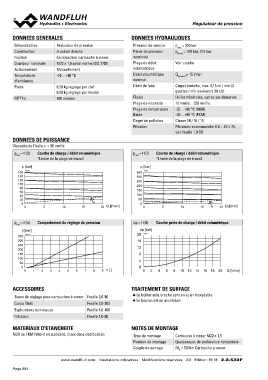

P. 884
RRéégduulactteeuurr ddee pprreessssiioonn
DONNEES GENERALES DONNEES HYDRAULIQUES
Dénomination Réducteur de pression Pression de service pmax = 350 bar
Construction A action directe Palier de pression pN red = 160 bar, 315 bar
Fixation Construction cartouche à visser nominale
Grandeur nominale M22 x 1,5 selon norme ISO 7789 Plage de débit Voir courbe
Actionnement Manuellement volumétrique
Température -25…+90 °C Débit volumétrique Qnominal = 15 l/min
d’ambiance nominal
Poids 0,29 kg réglage par clef Débit de fuite Clapet étanche, max. 0,15 ml / min (3
0,29 kg réglage par bouton gouttes / min environ) à 30 cSt
MTTFd 150 années Fluide Huiles minérales, autres sur demande
Plage de viscosité 12 mm2/s…320 mm2/s
Plage de température -25…+90 °C (NBR)
fluide -20…+90 °C (FKM)
Degré de pollution Classe 18 / 16 / 13
Filtration Filtration recommandée ß 6…10 ≥ 75,
voir feuille 1.0-50
DONNEES DE PUISSANCE
Viscosité de l'huile u = 30 mm2/s
pred = f (Q) Courbe de charge / débit volumétrique pred = f (Q) Courbe de charge / débit volumétrique
*Limite de la plage de travail *Limite de la plage de travail
p [bar] p [bar]
350 K4207
160 K4206 300
140 250
120 200
100 150
100
80 50
60
40 0
20 0
→
0 →
0 *10 15 20 Q [l/min] *10 15 20 Q [l/min]
5 5
pred = f (n) Comportement du réglage de pression ∆p = f (Q) Courbe perte de charge / débit volumétrique
p [bar] dp [bar]
20 K5045
350 K4173 16
12
300
8
250 4
0
200
0 2 4 6 8 10 12 14 16 18 20 Q [l/min]
150
100
50
0 1 2 3 4 5 6 7 8 9 n [-]
0
ACCESSOIRES TRAITEMENT DE SURFACE
Types de réglage pour cartouches à visser Feuille 2.0-50 ◆ Le boîtier et la broche sont en acier inoxydable
Corps fileté Feuille 2.9-205 ◆ Le bouton est en aluminium
Explications techniques Feuille 1.0-100
Filtration Feuille 1.0-50
MATERIAUX D'ETANCHEITE NOTES DE MONTAGE
NBR ou FKM (Viton) en standard, choix dans codification Type de montage Cartouche à visser M22 x 1,5
Position de montage Quelconque, de préférence horizontale
Couple de serrage MD = 50 Nm Cartouche à visser
www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 19 18 2.2-532F
