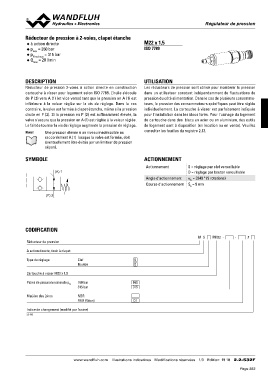

RRéégduulactteeuurr ddee pprreessssiioonn

Réducteur de pression à 2-voies, clapet étanche M22 x 1,5
◆ à action directe
ppQNmmaraexxd==ma32x50=0l3/bm1a5irnbar ISO 7789
◆
◆
◆

DESCRIPTION UTILISATION

Réducteur de pression 2-voies à action directe en construction Les réducteurs de pression sont utilisé pour maintenir la pression
cartouche à visser pour logement selon ISO 7789. L'huile s'écoule dans un utilisateur constant indépendamment de fluctuations de
de P (2) vers A (1) (et vice versa) tant que la pression en A (1) est pression du côté alimentation. Dans le cas de plusieurs consomma-
inférieure à la valeur réglée sur la vis de réglage. Dans le cas teurs, la pression des consommateurs spécifiques peut être réglée
contraire, la valve est fermée à clapet étanche, même si la pression individuellement. La cartouche à visser est parfaitement indiquée
chute en P (2). Si la pression en P (2) est suffisamment élevée, la pour l'installation dans les blocs forés. Pour l'usinage du logement
valve s'assure que la pression en A (1) est réglée à la valeur réglée. de cartouche dans des blocs en acier ou en aluminium, des outils
Le fait de tourner la vis de réglage augmente la pression de réglage. de logement sont à disposition (en location ou en vente). Veuillez
consulter les feuilles du registre 2.13.
Note! Une pression élevée à un niveau inadmissible au
raccordement A (1) lorsque la valve est fermée, doit
éventuellement être évitée par un limiteur de pression
séparé.

SYMBOLE ACTIONNEMENT S = réglage par clef verouillable
D = réglage par bouton verouillable
(A) 1 Actionnement
ab = 3240 ° (9 rotations)
Angle d’actionnement Sb = 9 mm
Course d’actionnement

(P) 2

CODIFICATION

M S PM22 - - #

Réducteur de pression

A action directe, tiroir à clapet

Type de réglage Clef S
Bouton D

Cartouche à visser M22 x 1,5 160
315
Palier de pression nominale pN 160 bar
315 bar D1

Matière des joints NBR
FKM (Viton)

Indice de changement (modifié par l’usine)

2.2-532

www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 19 18 2.2-532F
